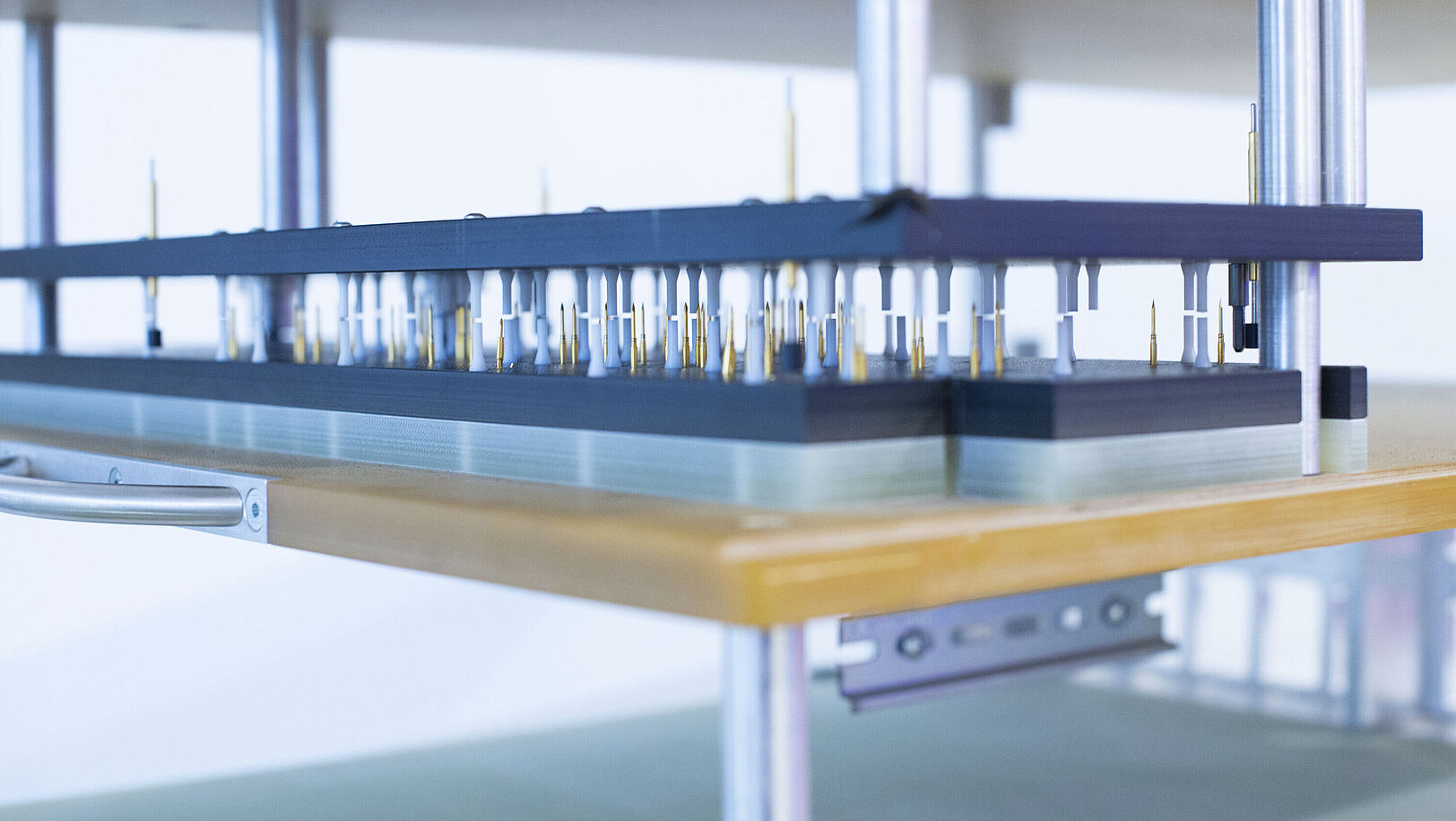

Inline-Kontaktier-Zelle
Prüfsysteme
In der modernen Elektronikfertigung sind effiziente Test-, Flash- und Prüfsysteme unverzichtbar, um Qualität, Haltbarkeit und Sicherheit von Bauteilen und Schaltungen sicherzustellen. Als erfahrener Maschinenbauer mit Blick aufs Ganze bietet die ASYS Group hierfür das ATHOS Inline Board Testing System an. Der modulare Aufbau erlaubt eine flexible Anpassung der Lösung. Integrierbar sind alle Prüfprinzipien (wie ICT, Flash, FKT, usw.), die eine Kontaktierung mittels Nadelbett erfordern.
Konzipiert für flexible Testanforderungen: Die Anlage hat ein 1-Segment-Transportband für die Leiterplatten. Ein Parallel-Stopper mit Sensoren stoppt das Produkt genau und positioniert es präzise. Beim Kontaktier-Hub wird das Band nach unten gedrückt, während Stifte die Leiterplatte im Adapter zentrieren und kontaktieren. Die Mechanik ist dabei so ausgelegt, dass durch die Maschine kein Stress auf die Leiterplatte ausgeübt werden kann. Die Prüfung oder das Flashen kann einseitig mit Supportplatte oder beidseitig erfolgen.

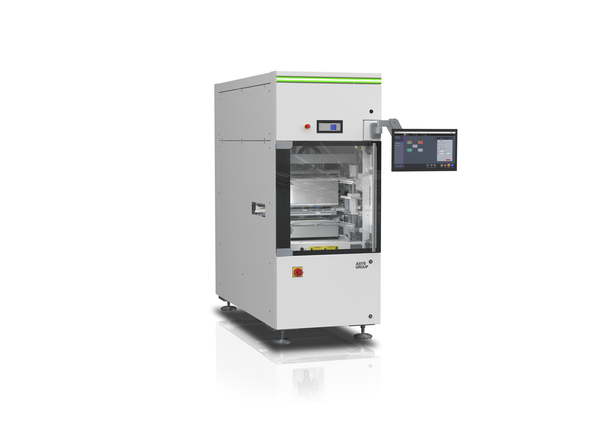

ATHOS 800 – Kompakte Prüftechnologie für höchste Qualitätsstandards
- Maximale Plattenlänge: 400 mm
- Kontaktierwiederholgenauigkeit 15 µm @ 3 Sigma über Servo-Motor
- Handlingszeit bis < 3s
- Bis 15.000 N Kontaktierkraft
- Konnektivität: Integration von Adaptern und Test-Equipment nach Kundenwunsch
- Single- & Dual-Stage-Kontaktierung
- Bis zu 35 HE 19" voll integriertes Aufnahmerack für Test-Equipment
- Hohe Signal-Qualität durch statische Leitungen und kürzeste Kabellängen
- Adapter-Sensor zur Sicherstellung der LP-Position
- Adapter-Codierung
- Simplex User Interface: klare Nutzerführung und Bedienerfreundlichkeit
- Zeitersparnis durch automatische Produktumstellung der kompletten Testinsel
- Parallelisierung von mehreren Testsystemen
- Automatischer Linienproduktwechsel über Erkennung von Adapter-ID
- Adapter-Transportsystem zur Unterstützung beim Adapter-Wechsel
- Nahtloser Daten-Austausch durch standardisierte Schnittstellen wie IPC-HERMES-9852, IPC-CFX, OPC UA
- Entwickelt für SynapticaOS
- TCP/IP-Schnittstelle zum Test-Equipment
- Übernahme und Verarbeitung der G/S-Informationen
- 100%ige Traceability für Leiterplatten
- Einfacher Austausch von Adapter und Test-Equipment
- Automatische Taktzeitanpassung
- Energiesparmodus
- Vermeidung von Adapter-Crash durch Adapter-Sensor und Adapter-ID
- Modularer Zellaufbau zur beliebigen Wiederverwendbarkeit
ATHOS 1000 – Großzügiger Raum für In-Circuit- und Funktionstests
- Maximale Plattenlänge: 610 mm
- Kontaktierwiederholgenauigkeit 15 µm @ 6 Sigma über Servo-Motor
- Handlingszeit bis < 3s
- Bis 15.000 N Kontaktierkraft
- Konnektivität: Integration von Adaptern und Test-Equipment nach Kundenwunsch
- Single- & Dual-Stage-Kontaktierung
- Bis zu 35 HE 19" voll integriertes Aufnahmerack für Test-Equipment
- Hohe Signal-Qualität durch statische Leitungen und kürzeste Kabellängen
- Adapter-Sensor zur Sicherstellung der LP-Position
- Adapter-Codierung
- Simplex User Interface: klare Nutzerführung und Bedienerfreundlichkeit
- Zeitersparnis durch automatische Produktumstellung der kompletten Testinsel
- Parallelisierung von mehreren Testsystemen
- Automatischer Linienproduktwechsel über Erkennung von Adapter-ID
- Adapter-Transportsystem zur Unterstützung bei Adapter-Wechsel
- Nahtloser Daten-Austausch durch standardisierte Schnittstellen wie IPC-HERMES-9852, IPC-CFX, OPC UA
- Entwickelt für SynapticaOS
- TCP/IP Schnisttstelle zum Testequipment;
- Übernahme und Verarbeitung der G/S Informationen;
- 100%ige Traceability für Leiterplatten
- Einfacher Austausch von Adapter und Test-Equipment
- Automatische Taktzeitanpassung
- Energiesparmodus
- Vermeidung von Adapter-Crash durch Adapter-Sensor und Adapter-ID
- Modularer Zellaufbau zur beliebigen Wiederverwendbarkeit
ATHOS TestingIntegration von Adaptern und Test-Equipment aller Hersteller.
Produktivitätssteigerung und ProzessoptimierungDurch parallele Testsysteme möglich.
Test-Equipment voll integriertDurch großes Aufnahmerack.
ATHOS Inline-Prüfung:
Mehr Effizienz, höhere Produktivität
Unser vollautomatisches Inline Board Testing System integriert sich nahtlos in Ihre Produktionslinie oder kann eigenständig betrieben werden. Es erkennt Fehler sofort, verhindert unnötige Nachbearbeitung und optimiert die Qualitätskontrolle in Echtzeit. Dank voll integrierter Traceability können fehlerhafte Teile gezielt nachbearbeitet werden – für mehr Platzersparnis, höhere Effizienz und beste Produktqualität.
Software-Plattform SynapticaOS
Planen. Steuern. Überwachen. – Eine Plattform. Alle Ebenen.
SynapticaOS bietet intuitive, leicht implementierbare Software für die Industrie.
Die Software-Plattform optimiert Abläufe durch nahtlose Datenverfügbarkeit und
kombiniert MES-Funktionen mit Lösungen zur Echtzeitsteuerung von Materiallogistik und Produktion.
