Etikettieren
von Bauteilen & Leiterplatten

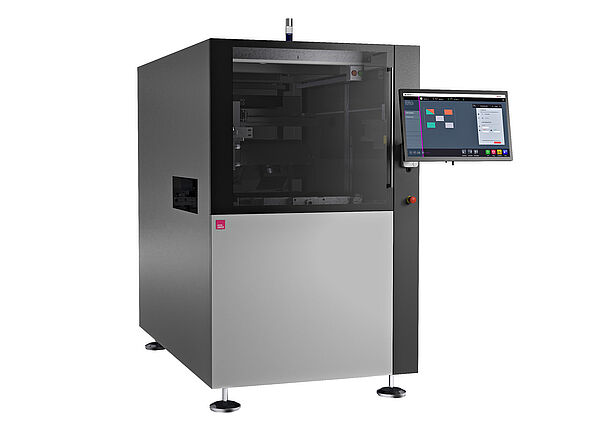

Im Produktbereich der Etikettiersysteme stehen zwei Varianten für die indirekte Beschriftung zur Verfügung: ein Labeldruck-System mit Thermotransferdrucker (INSIGNUM Label) oder ein kombiniertes Laser-Label-System, das Etiketten in nur einem Arbeitsschritt individuell beschriftet und ausschneidet (INSIGNUM Laser Label).
Etikettiersysteme
- Leiterplattenformat 508 x 508 mm
- Markierbereich 508 × 508 mm
- Wiederholgenauigkeit ± 500 µm @5 Sigma

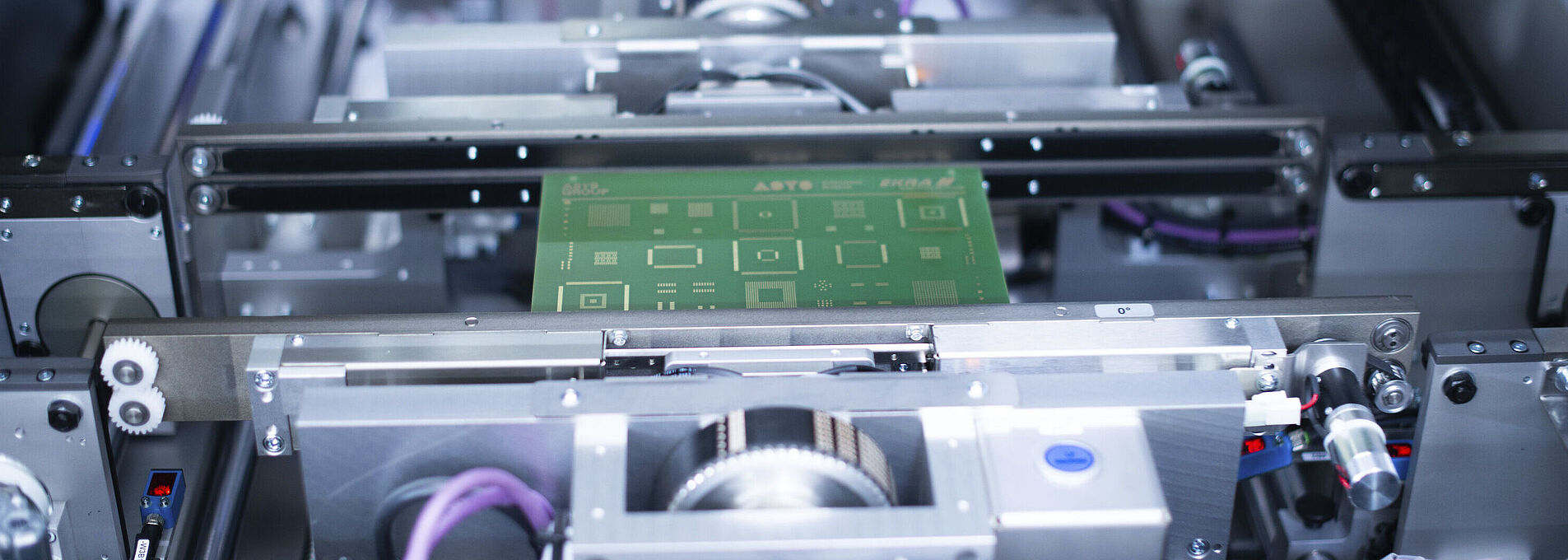

- Integrierte Wendestation
- Modulgrößen bis 7.5 mil
- Labelapplikation 0-360°
INSIGNUM Label:
- Applizieren unterschiedlicher Labelgrößen bis 6x6 mm
INSIGNUM Laser Label:
- Applizieren unterschiedlicher Labelgrößen bis 5x5 mm
- Cut&Mark. Individuelle Labelgrößen mittels Laser erstellbar
- Automatische Nozzlewechselfunktion
- Nahtloser Daten-Austausch durch standardisierte Schnittstellen wie IPC-HERMES-9852, OPC UA
- Entwickelt für SynapticaOS
- Offline-Programmierung zur Erstellung und Bearbeitung von Maschinenprogrammen an einem separaten Arbeitsplatz
- SIMPLEX HMI
ASYS entwickelt modulare, skalierbare Maschinenlösungen, die sich flexibel an Produkt- und Prozessanforderungen anpassen lassen und dadurch Ressourcen schonen. Der Einsatz recyclingfähiger Materialien sowie eine nachhaltig gestaltete Lieferkette sind integraler Bestandteil der Entwicklung. Intelligente Energiemanagementsysteme und z.B. vorausschauende Wartung reduzieren den CO₂-Fußabdruck und sichern eine effiziente, zukunftsfähige Produktion.
Flexibilitätin der Verarbeitung verschiedenster Labelgrößen.
Anpassungsfähigkeitbei der Beschriftung unterschiedlicher Bauteilhöhen.
Beschriftungmit maximalem Kontrast.

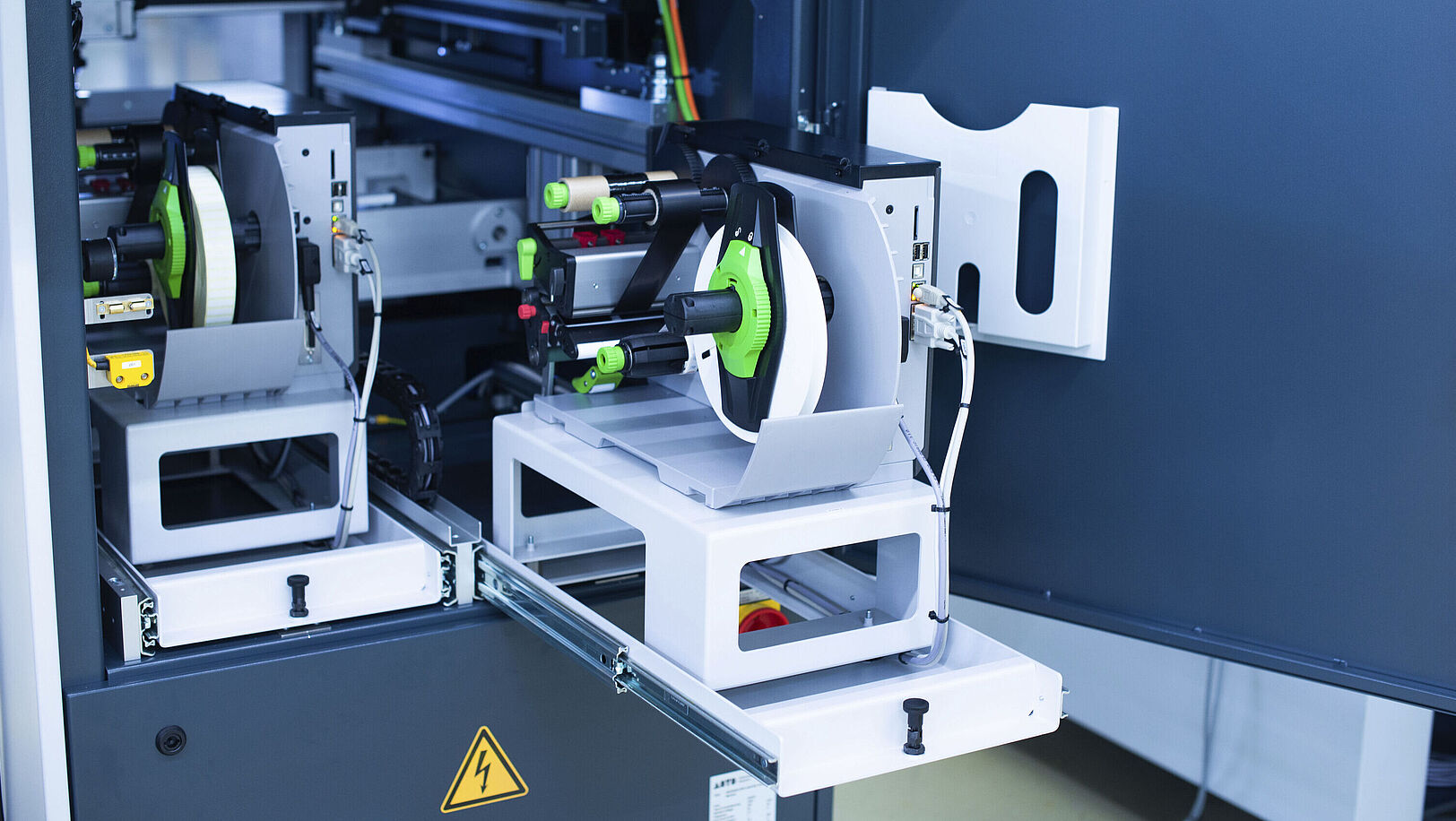

Thermotransferverfahren
Beim Thermotransfer-Verfahren werden die Etiketten über einen integrierten Drucker mittels Farbbands bedruckt. Durch die richtige Kombination aus Farbband und Etikettenmaterial wird eine hohe Beständigkeit gegenüber Umwelteinflüssen erreicht. Für besonders zuverlässige Scan-Ergebnisse setzt ASYS 600dpi-Drucker ein, mit denen ein hoher Kontrast und scharfe Konturen erreicht werden. Etikettengrößen ab 5 Millimeter können verarbeitet werden. Einsatzgebiete für die Labelbeschriftung sind zum Beispiel Bauteilrollen, Bauteile auf Leiterplatten, Gehäuse oder die klassische Leiterplattenbeschriftung.
- Hohe Beständigkeit
- Etikettengrößen ab 5 mm

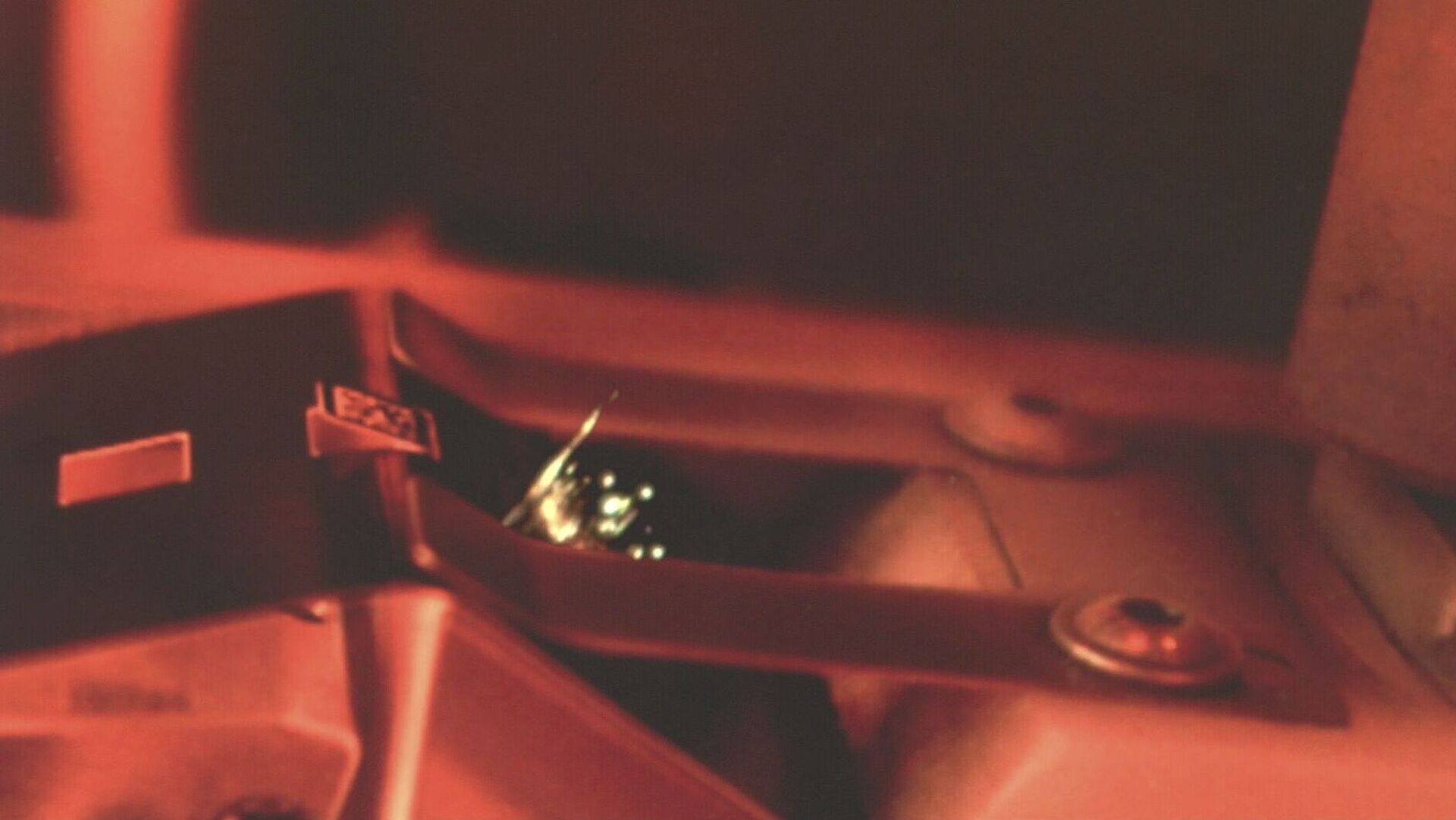

Mark & Cut
Das Beschriften und Ausschneiden mittels Laser ist die zweite Möglichkeit, um verschiedenste Labelgrößen flexibel für Ihre Produkte zu erstellen: Eine laserbeschriftbare Folie wird in einem Arbeitsschritt markiert und auf das gewünschte Format zugeschnitten. Damit werden die Vorteile des Etikettierens und Lasermarkierens kombiniert. Codegrößen und Labelformate sind individuell, positions- und produktabhängig einstellbar.
- Flexible Labelgrößen
- Individuell, positions- und produktabhängig einstellbar
- Etikettengrößen ab 5 mm
Traceability durch lückenlose Vernetzung
Mit den INSIGNUM Anlagen wird jedes Produkt zum Unikat – durch präzise Kennzeichnung und intelligente Datenvernetzung. Unsere Systeme sind horizontal entlang der Fertigungslinie und vertikal über MES-Systeme vollständig vernetzt.
- Schnittstellen: Dank etablierter Standardschnittstellen wie HERMES gelingt die Integration zu MES-Systemen nahtlos. Bei Bedarf entwickeln wir auch maßgeschneiderte Anbindungen.
- Offline-Programming: Neue Produkte lassen sich direkt im laufenden Automatikbetrieb einpflegen – ohne Stillstand.
- Product Pool: Mit dieser einzigartigen Softwarelösung werden alle erstellten Produktdaten zentral gespeichert und stehen allen INSIGNUM Anlagen in Ihrer Fertigung zur Verfügung. Das bedeutet: einmal anlegen – überall nutzen.
Software-Plattform SynapticaOS
Planen. Steuern. Überwachen. – Eine Plattform. Alle Ebenen.
SynapticaOS bietet intuitive, leicht implementierbare Software für die Industrie.
Die Software-Plattform optimiert Abläufe durch nahtlose Datenverfügbarkeit und
kombiniert MES-Funktionen mit Lösungen zur Echtzeitsteuerung von Materiallogistik und Produktion.
