Automatisches
SMT Rollenhandling

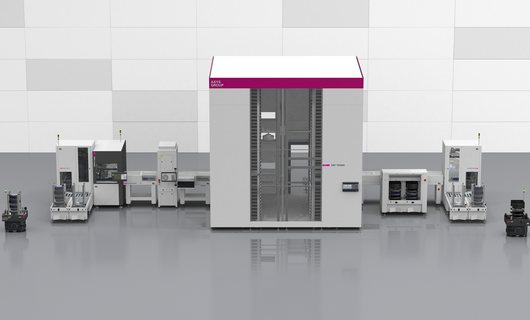

SMD-Bauteilrollen werden in großen Stückzahlen verbraucht, daher erfolgt automatisches Einzelrollenhandling nur im Wareneingang, Lager, Feederrüstbereich und an Bestückautomaten. Der Transport erfolgt in Batches oder Picking-Lists im Reel-Container, der bis zu 60 Rollen fasst und an Loading- und Unloading-Stations be- und entladen wird. Einzelrollentransporte zwischen Modulen wie Loading Station, Bauteilzähler, Lagersystem und Unloading Station übernimmt die M-Station-Reel. Standardmodule lassen sich individuell kombinieren, um den Platz optimal zu nutzen.

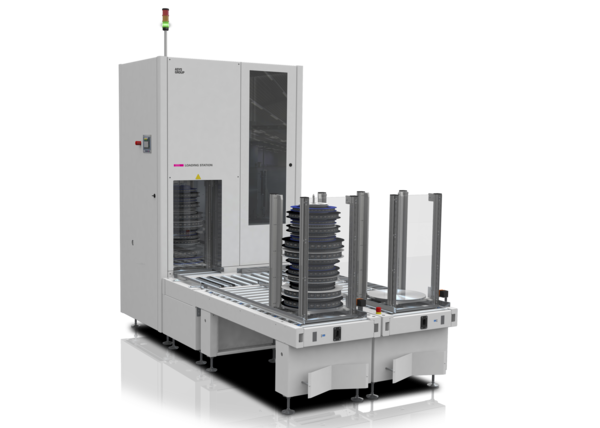

Loading Station
- Spulengreifer zum Handling aller gängigen Gebinde (Durchmesser 7'...15')
- Zentriereinheit zur genauen Positionierung der Gebinde
- JEDEC-Tray-Handling (322,6 x 135,89 mm)
- Bis zu 100% Mitarbeiterentlastung durch automatische Entstapelfunktion
- Ergonomie-Unterstützung durch kompakte Beladung
- Modulare Erweiterbarkeit der Pufferpositionen
- Skalierbare Lösung - Basis-Setup einfach um weitere AMRs erweiterbar
- Nahtloser Daten-Austausch durch standardisierte Schnittstellen wie IPC-HERMES-9852, IPC-CFX, OPC UA
- Entwickelt für SynapticaOS
- RFID zur automatischen Erkennung und Verfolgung von u.a. Materialträgern
- Gleichteilmanagement der Fördertechnik
ASYS entwickelt modulare, skalierbare Maschinenlösungen, die sich flexibel an Produkt- und Prozessanforderungen anpassen lassen und dadurch Ressourcen schonen. Der Einsatz recyclingfähiger Materialien sowie eine nachhaltig gestaltete Lieferkette sind integraler Bestandteil der Entwicklung. Intelligente Energiemanagementsysteme und z.B. vorausschauende Wartung reduzieren den CO₂-Fußabdruck und sichern eine effiziente, zukunftsfähige Produktion.

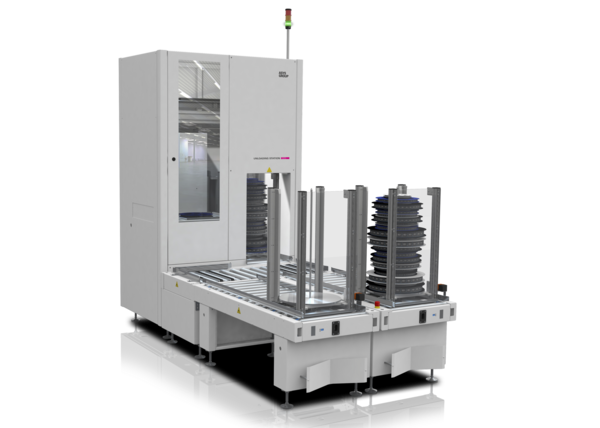

Unloading Station
- Spulengreifer zum Handling aller gängigen Gebinde (Durchmesser 7'...15')
- Zentriereinheit zur genauen Positionierung der Gebinde
- JEDEC-Tray-Handling (322,6 x 135,89 mm)
- Bis zu 100% Mitarbeiterentlastung durch automatische Stapelfunktion
- Ergonomieunterstützung durch kompakte Beladung
- Modulare Erweiterbarkeit der Pufferpositionen
- Skalierbare Lösung - Basis-Setup einfach um weitere AMRs erweiterbar
- Nahtloser Daten-Austausch durch standardisierte Schnittstellen wie IPC-HERMES-9852, IPC-CFX, OPC UA
- Entwickelt für SynapticaOS
- RFID zur automatischen Erkennung und Verfolgung von u.a. Materialträgern
- Gleichteilmanagement der Fördertechnik
ASYS entwickelt modulare, skalierbare Maschinenlösungen, die sich flexibel an Produkt- und Prozessanforderungen anpassen lassen und dadurch Ressourcen schonen. Der Einsatz recyclingfähiger Materialien sowie eine nachhaltig gestaltete Lieferkette sind integraler Bestandteil der Entwicklung. Intelligente Energiemanagementsysteme und z.B. vorausschauende Wartung reduzieren den CO₂-Fußabdruck und sichern eine effiziente, zukunftsfähige Produktion.

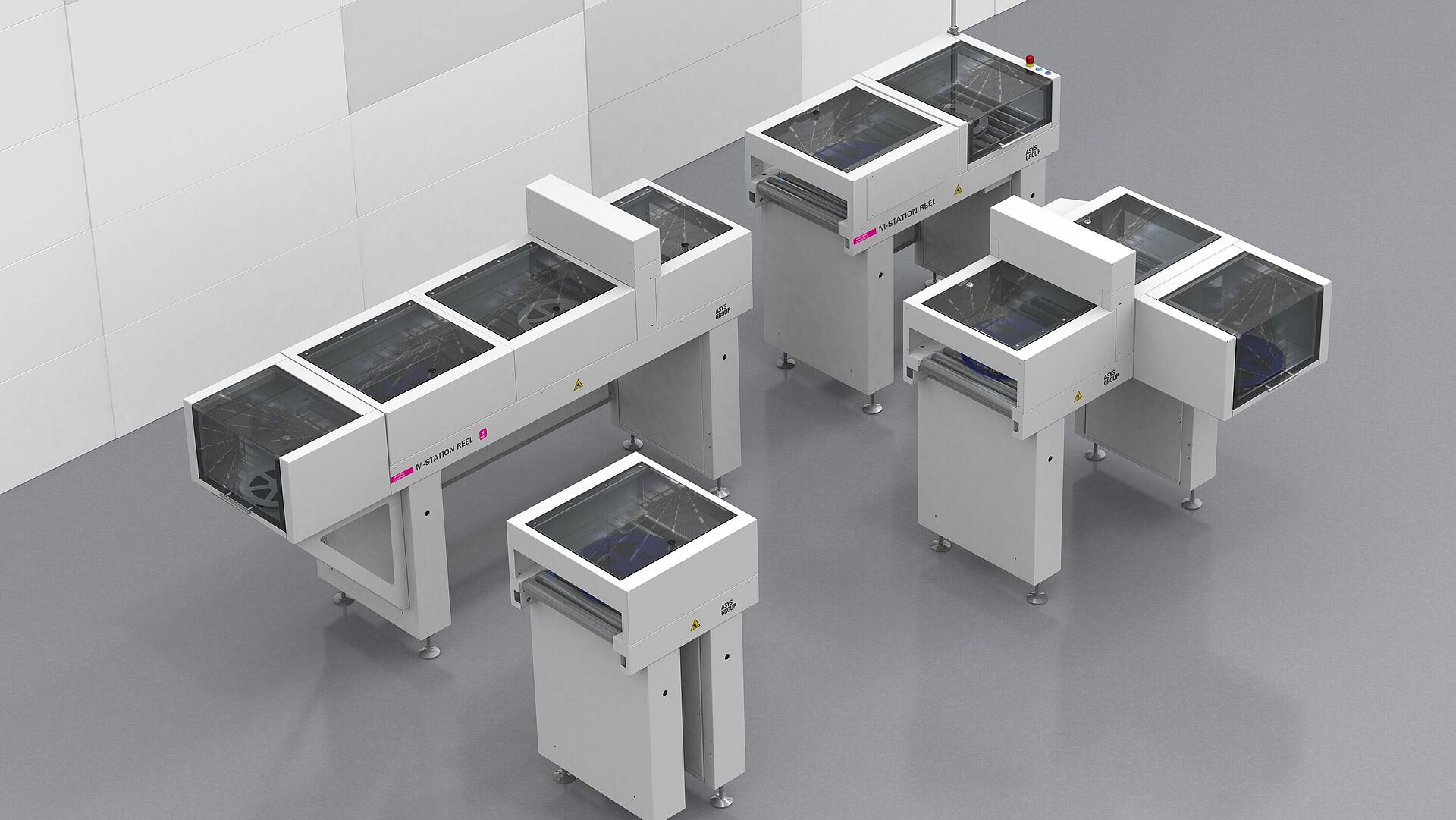

M-Station-Reel
- Prozesssichere Transportfunktionalität für Gebinde bis Länge 600mm
- Flexible Handlings-Einheiten
- Flexibles Design für optimale Layoutanpassung
- Abdeckhauben als Eingreifschutz
- Bis zu 100% Mitarbeiterentlastung durch automatischen Transport
- Ergonomische Eingreifmöglichkeiten nach Bedarf
- Automatische Ausschleusfunktion
- Querschieber für individuelle Richtungsänderung
- Scanner-Brücke für optimale Label-Erkennung
- Skalierbare Lösung - Basis-Setup einfach um weitere AMRs erweiterbar
- Nahtloser Daten-Austausch durch standardisierte Schnittstellen wie IPC-HERMES-9852, IPC-CFX, OPC UA
- Entwickelt für SynapticaOS
- Gleichteilmanagement der Fördertechnik
ASYS entwickelt modulare, skalierbare Maschinenlösungen, die sich flexibel an Produkt- und Prozessanforderungen anpassen lassen und dadurch Ressourcen schonen. Der Einsatz recyclingfähiger Materialien sowie eine nachhaltig gestaltete Lieferkette sind integraler Bestandteil der Entwicklung. Intelligente Energiemanagementsysteme und z.B. vorausschauende Wartung reduzieren den CO₂-Fußabdruck und sichern eine effiziente, zukunftsfähige Produktion.
- MSR 01 (600mm länge)
- MSR 01 (1200mm länge)
- MSR 01 (1800mm länge)
Prozesssicheres Rollenhandling
Kompakte Transportfähigkeit von Einzelrollen
Bedarfsgerechte Prozessfunktionen
Flexible Containerzuführung für jeden Bedarf

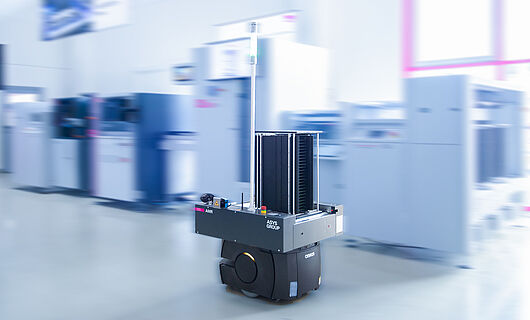

Die Zuführung des Containers kann manuell durch einen Bediener, per Trolley oder durch einen autonomen mobilen Roboter erfolgen. Es stehen mehrere Anwendungen zur Verfügung, die je nach spezifischem Anwendungsfall im Projekt ausgewählt werden können. So wird eine optimale Integration in den Produktionsprozess gewährleistet, unabhängig von den individuellen Anforderungen und Gegebenheiten.
Flexible Segmentierung mit der M-Station-Reel
Die M-Station-Reel ist in 1, 2 oder 3 unabhängige Segmente unterteilt. Der Übergabe- und Übernahmevorgang kann manuell durch einen Bediener oder über die HERMES-Schnittstelle erfolgen. Das modulare Konzept ermöglicht die Erweiterung des Systems, je nach benötigter Anzahl der Positionen.
Software-Plattform SynapticaOS
Planen. Steuern. Überwachen. – Eine Plattform. Alle Ebenen.
SynapticaOS bietet intuitive, leicht implementierbare Software für die Industrie.
Die Software-Plattform optimiert Abläufe durch nahtlose Datenverfügbarkeit und
kombiniert MES-Funktionen mit Lösungen zur Echtzeitsteuerung von Materiallogistik und Produktion.
