Magazinbreiteneinstellung
für Leiterplatten
In der Produktion erfordern verschiedene Leiterplattentypen mit unterschiedlichen Nutzenbreiten entsprechend zahlreiche Leiterplattenmagazine. Automatische Magazinbreiteneinstellungen, die produktspezifisch angepasst werden können, ermöglichen eine deutliche Reduzierung der benötigten Magazinanzahl. Diese automatische Einstellung gewährleistet einen prozesssicheren Betrieb sowie Produktschutz und kann teilmanuell oder vollständig in den automatisierten Materialfluss integriert werden.
Magazine Width Adjustment
- Prozesssichere Magazininneneinstellung
- Nutzlast bis 50 kg für eine maximale Transportgutflexibilität
- Klemmung zur Handhabbarkeit unterschiedlichster Ladungsträger
- Bedienfeldeingabe für maximale Prozesskontrolle durch den Mitarbeiter
- Universell für verschiedene Magazine einsetzbar
- Geringe Mitarbeiterbindung durch entkoppelte Magazinverstellung
- Standortunabhängige Nutzung
- Nahtloser Daten-Austausch durch standardisierte Schnittstellen wie IPC-HERMES-9852, IPC-CFX, OPC UA
- Entwickelt für SynapticaOS

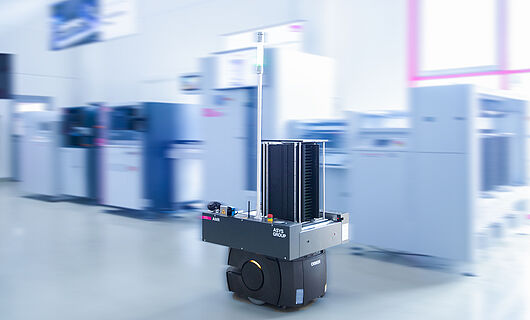

- Standardisierte Kommunikationsschnittstelle für die Anbindung autonomer Systeme – etwa Fahrerlose Transportsysteme (AMR)
- RFID zur automatischen Erkennung und Verfolgung von u.a. Materialträgern
ASYS entwickelt modulare, skalierbare Maschinenlösungen, die sich flexibel an Produkt- und Prozessanforderungen anpassen lassen und dadurch Ressourcen schonen. Der Einsatz recyclingfähiger Materialien sowie eine nachhaltig gestaltete Lieferkette sind integraler Bestandteil der Entwicklung. Intelligente Energiemanagementsysteme und z.B. vorausschauende Wartung reduzieren den CO₂-Fußabdruck und sichern eine effiziente, zukunftsfähige Produktion.
Prozesssichere Magazinverstellung
Universell für diverse Magazine einsetzbar
Standortunabhängige Nutzung
Präzise & flexible Magazinverstellung
Der Übergabe- und Übernahmeprozess kann manuell durch einen Bediener, per Trolley oder durch einen autonomen mobilen Roboter erfolgen. Bei der Übernahme wird das Magazin gegen einen mechanischen Anschlag gefahren und automatisch geklemmt. Die Verstellmechanik koppelt an das Magazin an und stellt selbstständig die Spurbreite ein. Zunächst wird die bewegliche Wange des Magazins in die Referenzposition nach außen gefahren. Anschließend wird die vorab am Display eingestellte, oder durch das Leitsystem übertragene Leiterplattenbreite präzise und prozesssicher eingestellt.
Software-Plattform SynapticaOS
Planen. Steuern. Überwachen. – Eine Plattform. Alle Ebenen.
SynapticaOS bietet intuitive, leicht implementierbare Software für die Industrie.
Die Software-Plattform optimiert Abläufe durch nahtlose Datenverfügbarkeit und
kombiniert MES-Funktionen mit Lösungen zur Echtzeitsteuerung von Materiallogistik und Produktion.
