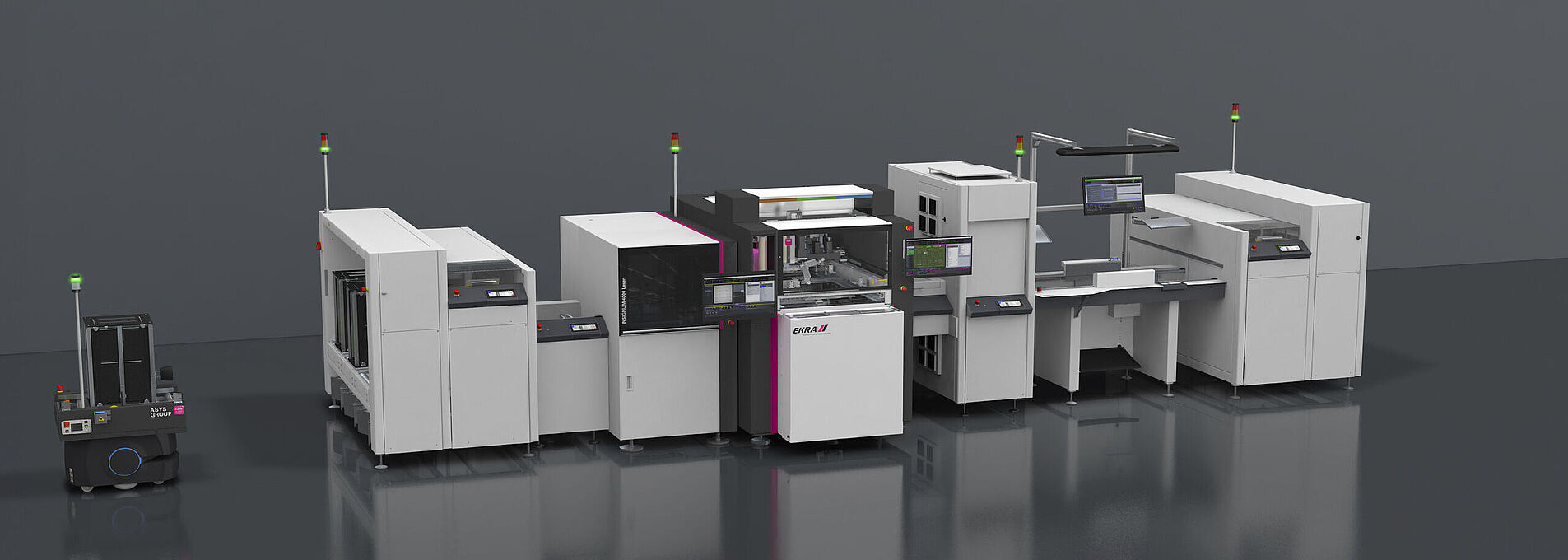

Handling VEGO GenS
Automatisierung
Entdecken Sie die VEGO GenS Serie – die flexible und nachhaltige Automatisierung von Handling-Lösung. Die skalierbaren Module passen sich dynamisch an Ihre individuellen Anforderungen an. Durch intelligentes Energiemanagement und den Einsatz weniger pneumatischer Komponenten werden CO₂-Footprint und Energieverbrauch optimiert.
Die intuitive Multitouch-Oberfläche mit Multicolor-Technologie sorgt für ein exzellentes Nutzererlebnis, während dynamische Antriebe Zykluszeiten unter 10 Sekunden ermöglichen. Gestalten Sie Ihre Produktion smarter und nachhaltiger!
Variabler Linienbelader
Der VEGO Linienbelader GenS AES03 Speed lädt Leiterplatten aus Magazinen in SMT Linien oder in einzelne Prozessanlagen und übergibt sie über ein Shuttle Transportband mit horizontaler und vertikaler Bewegung an die nachfolgende Maschine.
- für 2-4 Magazine
- Shuttle‑Hubmechanik mit Servoantrieben
- Ausziehermechanik mit Servo‑Antrieb und einstellbarer Kraftbegrenzung
- Zykluszeit ca. 10 Sekunden (abhängig von Variante)
- Multiline LP‑Sensor mit Lochausblendung
- Manuelle Transportbreiteneinstellung
- Sicherheits‑Lichtgitter für schnellen Magazinwechsel
- 6,9" Multitouch‑Farbdisplay mit grafischer Benutzeroberfläche

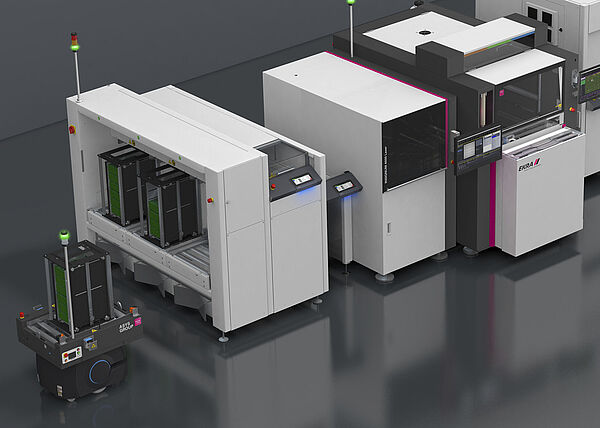

- AMR‑fähig für autonomen Magazinwechsel (GenS Pro)
- Automatische Magazinklemmung (GenS Pro)
- Automatische Transportbreiteneinstellung; Servomotor; Positions‑ und kraftüberwacht (Option)
- Doppelspurbetrieb und Mehrfachausschub (Option)
- Stapelbeladung für unbestückte Leiterplatten
- Scannerintegration
- Shutter für erhöhte Sicherheit und unterbrechungsfreiem Magazinwechsel (Option)
- OPC/UA‑Schnittstelle (GenS Pro)
- IPC‑HERMES‑9852 Schnittstelle (Option)
- Betriebsdatenerfassung (GenS Pro)
- Fernzugriff auf PLC
- ASYS IC‑Net Funktionalität zur Linienkommunikation (GenS Pro)
- Anbindung an ASYS Liniensteuerung SYNAPTICA
- I/O‑Diagnose über Display
- Bürstenlose Antriebe für geringen Verschleiß
- Automatische Taktzeitanpassung; materialschonend und energiesparend (GenS Pro)
- Reduzierter Druckluftverbrauch
- Energiesparmodus (GenS Pro)
- AES03 Speed – 2M
- AES03 Speed – 3M
- AES03 Speed – 2L
- AES03 Speed – 3L
Variabler Linienentlader
Die VEGO Magazinierstation GenS AMS03 Speed entlädt Leiterplatten aus SMT Linien oder einzelnen Prozessanlagen und befüllt diese in Magazine mit Hilfe einer Shuttle Hubmechanik mit integriertem Einschieber.
- für 2-4 Magazine
- Shuttle‑Hubmechanik mit Servoantrieben
- Einschiebermechanik mit Servo‑Antrieb und einstellbarer Kraftbegrenzung
- Zykluszeit ca. 10 Sekunden (abhängig von Variante)
- Multiline LP‑Sensor mit Lochausblendung
- Manuelle Transportbreiteneinstellung
- Sicherheits‑ Lichtgitter für schnellen Magazinwechsel
- 6,9" Multitouch‑Farbdisplay mit grafischer Benutzeroberfläche
- AMR‑fähig für autonomen Magazinwechsel (GenS Pro)
- Automatische Magazinklemmung (GenS Pro)
- Automatische Transportbreiteneinstellung; Servomotor; Positions‑ und kraftüberwacht (Option)
- Doppelspurbetrieb und Mehrfacheinschub (Option)
- Gut‑/Schlecht‑Sortierung (Option)
- Scannerintegration
- Shutter für erhöhte Sicherheit und unterbrechungsfreiem Magazinwechsel (Option) AMR‑fähig für autonomen Magazinwechsel (GenS Pro)
- OPC/UA‑Schnittstelle (GenS Pro)
- IPC‑HERMES‑9852 Schnittstelle (Option)
- Betriebsdatenerfassung (GenS Pro)
- Fernzugriff auf PLC
- ASYS IC‑Net Funktionalität zur Linienkommunikation (GenS Pro)
- Anbindung an ASYS Liniensteuerung SYNAPTICA
- I/O‑Diagnose über Display
- Bürstenlose Antriebe für geringen Verschleiß
- Reduzierter Druckluftverbrauch
- Automatische Taktzeitanpassung; materialschonend und energiesparend (GenS Pro)
- Energiesparmodus (GenS Pro)
- AMS03 Speed – 2M
- AMS03 Speed – 3M
- AMS03 Speed – 2L
- AMS03 Speed – 3L
Transportmodul (1 Segment)
Das VEGO GenS TRM01 Transportmodul dient in Produktionslinien der Pufferung und Übergabe von Leiterplatten zwischen Prozessanlagen und ist in verschiedenen Längen und Breiten verfügbar.
- Bürstenlose Bandantriebsmotoren ohne Getriebe
- Transportgeschwindigkeit: 300 mm/s
- Zykluszeit: 4–7 Sekunden (längenabhängig)
- Manuelle Transportbreiteneinstellung
- Multiline LP‑Sensor mit Lochausblendung
- Robuste, modulare Bauweise
- 6,9" Multitouch‑Farbdisplay
- Automatische Transportbreiteneinstellung (Option)
- Verschiedene Kontrollfunktionen
- Regelung der Transportgeschwindigkeit mit Soft Start/Stop (Option)
- LP‑Aushubstation zur Gut‑/Schlecht‑Separierung (Option)
- Kühlfunktion (Option)
- Abdeckhaube mit/ohne Sicherheitsschalter (Option)
- Arbeitsplatz‑Ausstattung (Option)
- Bandverlängerung (Option)
- OPC/UA‑Schnittstelle (GenS Pro)
- IPC‑HERMES‑9852 Schnittstelle (Option)
- Betriebsdatenerfassung (GenS Pro)
- Fernzugriff auf PLC
- ASYS IC‑Net Funktionalität zur Linienkommunikation (GenS Pro)
- Anbindung an ASYS Liniensteuerung SYNAPTICA
- I/O‑Diagnose über Display
- Bürstenlose Antriebe für geringen Verschleiß
- Energiesparmodus (GenS Pro)
- TRM01 – 400L
- TRM01 – 530L
- TRM01 – 600L
- TRM01 – 800L
- TRM01 – 1000L
Transportmodul (2 Segmente)
Das VEGO GenS TRM02 Transportmodul wird in Produktionslinien zur Pufferung und Übergabe von Leiterplatten zwischen Prozessanlagen eingesetzt und ist in verschiedenen Längen und Breiten verfügbar.
- Bürstenlose Bandantriebsmotoren ohne Getriebe
- Transportgeschwindigkeit: 300 mm/s
- Zykluszeit: 4–7 Sekunden (längenabhängig)
- Manuelle Transportbreiteneinstellung
- Multiline LP‑Sensor mit Lochausblendung
- Robuste, modulare Bauweise
- Ausführung als Sitzarbeitsplatz
- 6,9" Multitouch‑Farbdisplay
- Automatische Transportbreiteneinstellung (Option)
- Verschiedene Kontrollfunktionen
- Regelung der Transportgeschwindigkeit mit Soft Start/Stop (Option)
- LP‑Aushubstation zur Gut‑/Schlecht‑Separierung (Option)
- Kühlfunktion (Option)
- Abdeckhaube mit/ohne Sicherheitsschalter (Option)
- Arbeitsplatz‑Ausstattung (Option)
- Bandverlängerung (Option)
- OPC/UA‑Schnittstelle (GenS Pro)
- IPC‑HERMES‑9852 Schnittstelle (Option)
- Betriebsdatenerfassung (GenS Pro)
- Fernzugriff auf PLC
- ASYS IC‑Net Funktionalität zur Linienkommunikation (GenS Pro)
- Anbindung an ASYS Liniensteuerung SYNAPTICA
- I/O‑Diagnose über Display
- Bürstenlose Antriebe für geringen Verschleiß
- Energiesparmodus (GenS Pro)
- TRM02 – 800L
- TRM02 – 1060L
- TRM02 – 1200L
- TRM02 – 1600L
Transportmodul (3 Segmente)
Das VEGO GenS TRM03 Transportmodul wird in Produktionslinien zur Pufferung und Übergabe von Leiterplatten zwischen Prozessanlagen eingesetzt und ist in verschiedenen Längen und Breiten verfügbar.
- Bürstenlose Bandantriebsmotoren ohne Getriebe
- Transportgeschwindigkeit: 300 mm/s
- Zykluszeit: 4–7 Sekunden (längenabhängig)
- Manuelle Transportbreiteneinstellung
- Multiline LP‑Sensor mit Lochausblendung
- Robuste, modulare Bauweise
- Ausführung als Sitzarbeitsplatz
- 6,9" Multitouch‑ Farbdisplay
- Automatische Transportbreiteneinstellung (Option)
- Verschiedene Kontrollfunktionen
- Regelung der Transportgeschwindigkeit mit Soft Start/Stop (Option)
- LP‑Aushubstation zur Gut‑/Schlecht‑Separierung (Option)
- Kühlfunktion (Option)
- Abdeckhaube mit/ohne Sicherheitsschalter (Option)
- Arbeitsplatz‑Ausstattung (Option)
- Bandverlängerung (Option)
- OPC/UA‑Schnittstelle (GenS Pro)
- IPC‑HERMES‑9852 Schnittstelle (Option)
- Betriebsdatenerfassung (GenS Pro)
- Fernzugriff auf PLC
- ASYS IC‑Net Funktionalität zur Linienkommunikation (GenS Pro)
- Anbindung an ASYS Liniensteuerung SYNAPTICA
- I/O‑Diagnose über Display
- Bürstenlose Antriebe für geringen Verschleiß
- Energiesparmodus (GenS Pro)
- TRM03 – 1200L
- TRM03 – 1590L
- TRM03 – 1800L
Kleiner Prozesspuffer
Die VEGO Pufferstation GenS FPS10 speichert Leiterplatten temporär im FIFO Betrieb und wird nach Lotpastendruckern oder SPI Systemen eingesetzt, um Stillstandszeiten zu kompensieren oder fehlerhafte Leiterplatten zwischenzuspeichern.
- Kapazität: 10 Pufferplätze mit Slotabstand 30 mm, Slotraster einstellbar
- Betriebsarten: FIFO / Durchlauf, optional auch LIFO (GenS Pro)
- Kurze Zykluszeiten: ca. 7–15 s (GenS), 7–10 s (GenS Pro)
- Hubachse mit Servoantrieb
- Bürstenlose Bandantriebsmotoren ohne Getriebe
- Manuelle Transportbreiteneinstellung
- Hohe Produktunterstützung durch übereinander angeordnete Bandsegmente, die Leiterplatten über die gesamte Länge tragen
- Automatische Transportbreiteneinstellung mit Servomotor, Positions- und Kraftüberwachung (Option)
- Variable Puffersequenzen und Prioritätseinstellungen (GenS Pro)
- Automatische Taktzeitanpassung (GenS Pro)
- Schnittstelle zu SPI-Systemen
- Gut-/Schlecht-Sortierung, Sicherheits‑Shutter, Ein‑/Auslaufbänder, 2‑Ebenen‑Auslaufband (optional)
- OPC/UA‑Schnittstelle (GenS Pro)
- IPC‑HERMES‑9852 Schnittstelle (Option)
- ASYS IC‑Net Funktionalität zur Linienkommunikation (GenS Pro)
- Anbindung an ASYS Liniensteuerung SYNAPTICA
- Betriebsdatenerfassung (GenS Pro)
- Fernzugriff auf PLC
- I/O‑Diagnose über Display
- Bürstenlose Antriebe für geringen Verschleiß
- Automatische Taktzeitanpassung; materialschonend und energiesparend (GenS Pro)
- Keinen Druckluftanschluss
- Energiesparmodus (GenS Pro)
- VEGO GenS FPS10 – Standardausführung mit FIFO / Durchlaufbetrieb
- VEGO GenS Pro FPS10 – LIFO‑Betrieb, reduzierte Taktzeit, erweiterter Programmspeicher (bis 1000 Programme), automatische Transportbreiteneinstellung, Energiesparmodus,…
- Beispielhafte Konfiguration: FPS10–600L (spezifizierte Maschinenkonfiguration im Datenblatt)
Prozesspuffer mit mittlerer Kapazität
Die VEGO Pufferstation GenS FPS30 speichert Leiterplatten temporär im FIFO Betrieb und wird nach einem Reflow Ofen zur Kompensation von prozessbedingten Stillstandszeiten sowie zur Abkühlung der Baugruppen oder nach einem AOI System zur Zwischenlagerung fehlerhafter Leiterplatten eingesetzt.
- für 30 Pufferplätze
- Betriebsarten: FIFO / Durchlauf, LIFO (GenS Pro)
- Zykluszeit: 7–16 Sekunden (GenS), 7–11 Sekunden (GenS Pro)
- Hubachse mit Servoantrieb
- Bürstenlose Bandantriebsmotoren ohne Getriebe
- Manuelle Transportbreiteneinstellung
- Hohe Produktunterstützung durch übereinander angeordnete Bandsegmente, die Leiterplatten über die gesamte Länge tragen
- Kühlfunktion (aktiv/passiv)
- Störschleifenfunktion zur Ofen‑ Einlaufsperre
- Automatische Transportbreiteneinstellung mit Servomotor, Positions- und Kraftüberwachung (Option)
- Variable Puffersequenzen und Prioritätseinstellungen (GenS Pro)
- Automatische Taktzeitanpassung (GenS Pro)
- Schnittstelle zu AOI-Systemen
- Gut-/Schlecht-Sortierung, Sicherheits‑Shutter, Ein‑/Auslaufbänder, 2‑Ebenen‑Auslaufband (optional)
- OPC/UA‑Schnittstelle (GenS Pro)
- IPC‑HERMES‑9852 Schnittstelle (Option)
- ASYS IC‑Net Funktionalität zur Linienkommunikation (GenS Pro)
- Anbindung an ASYS Liniensteuerung SYNAPTICA
- Betriebsdatenerfassung (GenS Pro)
- Fernzugriff auf PLC
- I/O‑Diagnose über Display
- Bürstenlose Antriebe für geringen Verschleiß
- Automatische Taktzeitanpassung; materialschonend und energiesparend (GenS Pro)
- Kein Druckluftanschluß
- Energiesparmodus (GenS Pro)
- VEGO GenS FPS30 – Standardausführung mit FIFO / Durchlaufbetrieb
- VEGO GenS Pro FPS30 – u. a. LIFO‑Betrieb, reduzierte Taktzeit, erweiterter Programmspeicher (bis 1000 Programme), automatische Transportbreiteneinstellung, Energiesparmodus,…
- Beispielhafte Konfiguration: FPS30–600L
Die Vorteile
für Ihre Produktion
Zykluszeit < 10 Sek. für alle VEGO-Maschinen:Dynamische Antriebe & taktzeitoptimierte Abläufe
Reduzierte CO₂ Emissionen:60% weniger pneumatische Komponenten &
Sleep Modus
Automatische Taktzeitanpassung:verlängerte Wartungsintervalle & erhöhte Lebensdauer

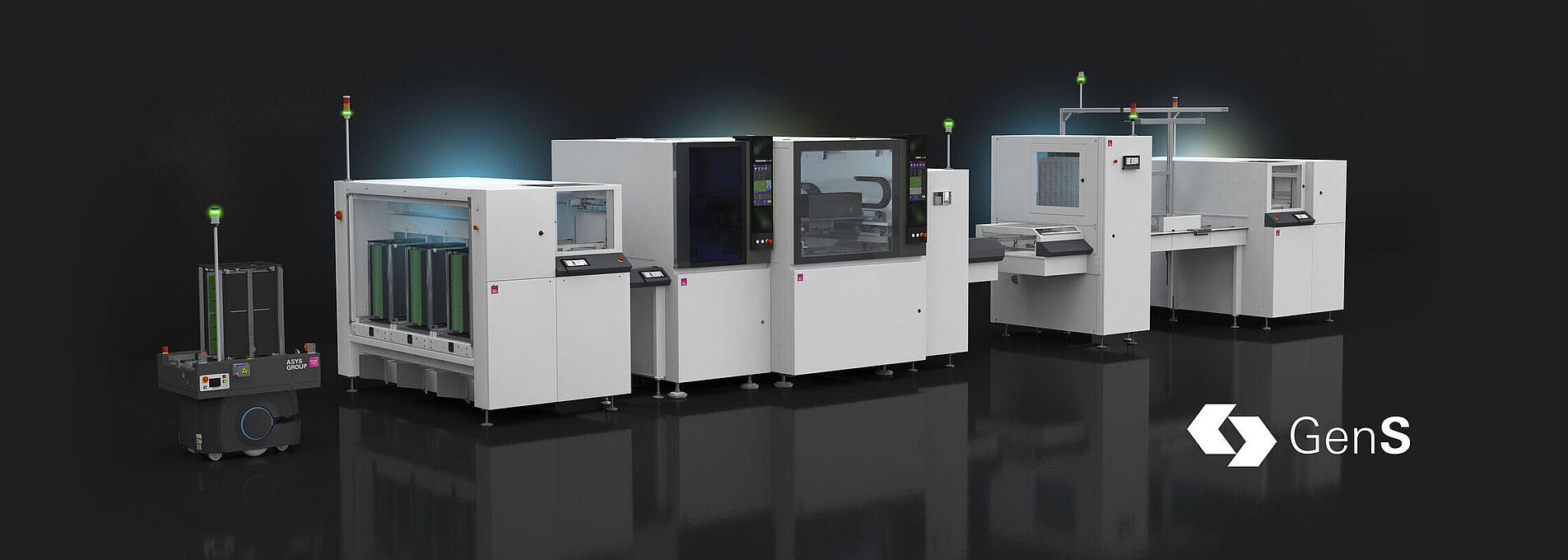

VEGO GenS auf einen Blick
VEGO GenS ersetzt die Serien Dynamic und Compact.
Kontinuierliche Erfassung und Analyse von Maschinendaten für eine optimierte Produktion und Wartung
- Erweiterbar bis zur maximalen Ausbaustufe und langfristige Kosteneffizienz
Verlängert die Wartungsintervalle und erhöht die Lebensdauer der Anlagen
- 60% weniger pneumatische Komponenten, ersetzt durch elektrische Bauteile
- Stromreduzierung dank cleverem Sleep-Modus
Dynamische Antriebe und taktzeitoptimierte Abläufe
Unterstützt alle Standard-Datenschnittstellen für die Elektronikindustrie (IPC HERMES, IPC CFX, OPC UA)

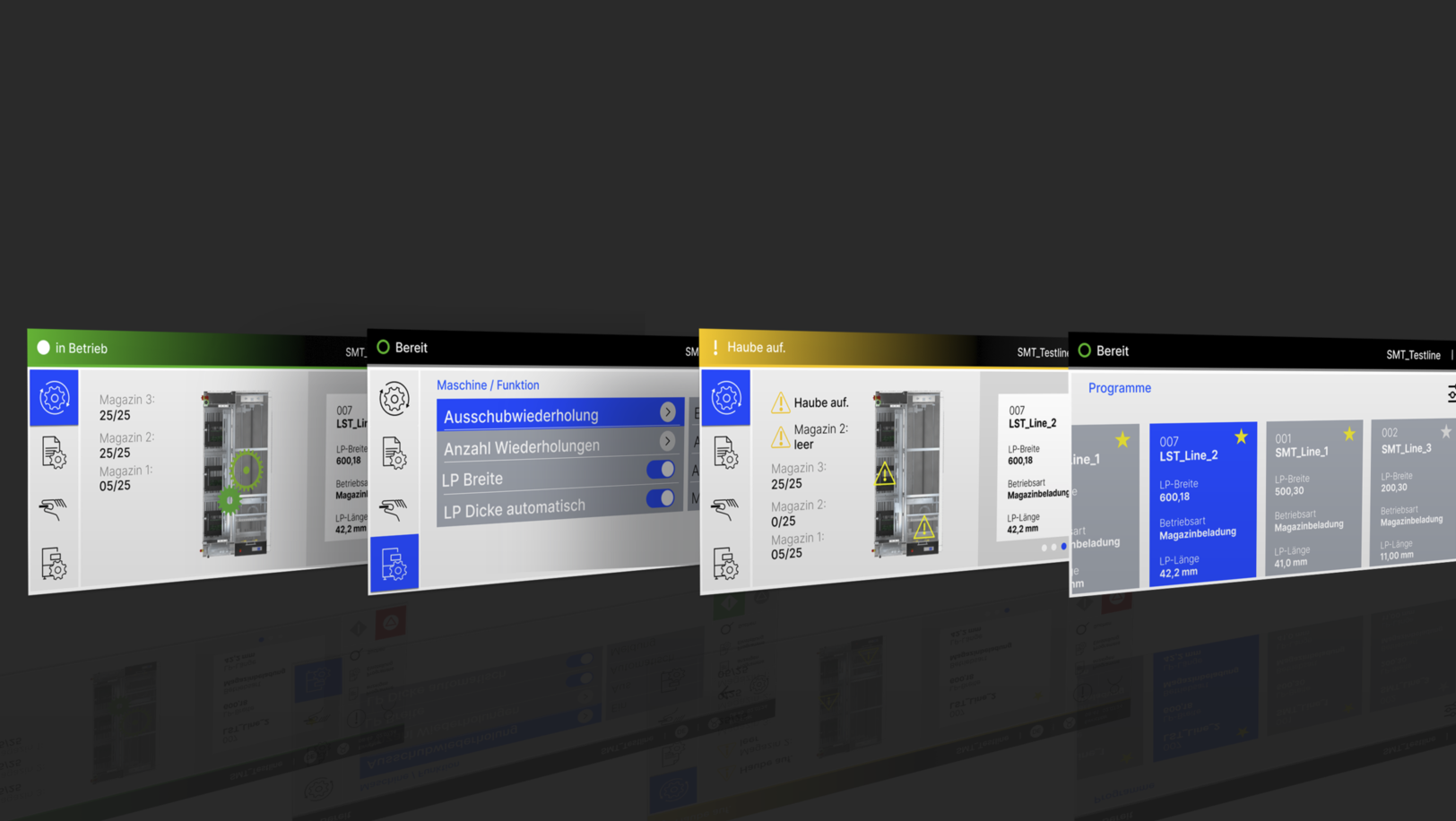

Intuitive Bedienoberfläche
Die intuitive Bedienoberfläche mit Multicolor- und Multitouch-Technologie sorgt für ein einzigartiges Nutzererlebnis. Klare Navigation und durchdachte Funktionen wie Statusanzeigen, Fortschrittsbalken, Favoritenmarkierungen und Warnmeldungen ermöglichen eine effiziente Bedienung. Dank der Orientierung an gelernten Gesten, wie sie von Smartphones bekannt sind, ist eine schnelle und intuitive Interaktion gewährleistet. So haben Sie jederzeit volle Kontrolle über Ihre Maschinen und können schnell und gezielt auf Produktionsprozesse reagieren.
Verschleißfreie Bandmechanik
Gefertigt aus robustem Aluminium-Vollmaterial, überzeugt die Mechanik durch ihre Langlebigkeit und Stabilität. Zwei separate Schrittmotoren, sorgen für einen präzisen Direktantrieb – komplett ohne Getriebe, Zahnriemen oder Sechskantwelle, was den Antrieb nahezu verschleißfrei macht.
Broschüre downloaden
In der aktuellen Broschüre erfahren Sie mehr über VEGO GenS.
