Puffersysteme
Hohe Kapazität,
kurze Zykluszeiten
Die VEGO Puffersysteme umfassen eine breite Palette an Lösungen; darunter Kassetten-, Gurt- und Magazinpuffer. Die Anlagen arbeiten nach dem FIFO- (first-in-first-out) oder LIFO-Prinzip (last-in-first-out) und zeichnen sich durch hohe Kapazitäten und kurze Zykluszeiten aus.
Die Puffersysteme lassen sich modular erweitern und bieten zahlreiche Optionen: So bleiben keine Kundenwünsche offen.
Kleiner Prozesspuffer

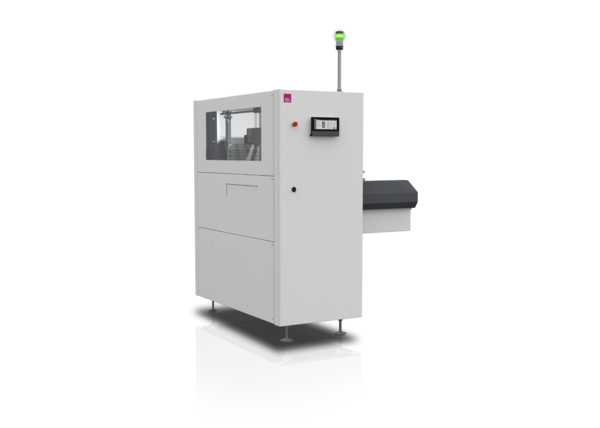

Die VEGO Pufferstation GenS FPS10 speichert Leiterplatten temporär im FIFO Betrieb und wird nach Lotpastendruckern oder SPI Systemen eingesetzt, um Stillstandszeiten zu kompensieren oder fehlerhafte Leiterplatten zwischenzuspeichern.
- Kapazität: 10 Pufferplätze mit Slotabstand 30 mm, Slotraster einstellbar
- Betriebsarten: FIFO / Durchlauf, optional auch LIFO (GenS Pro)
- Kurze Zykluszeiten: ca. 7–15 s (GenS), 7–10 s (GenS Pro)
- Hubachse mit Servoantrieb
- Bürstenlose Bandantriebsmotoren ohne Getriebe
- Manuelle Transportbreiteneinstellung
- Hohe Produktunterstützung durch übereinander angeordnete Bandsegmente, die Leiterplatten über die gesamte Länge tragen
- Automatische Transportbreiteneinstellung mit Servomotor, Positions- und Kraftüberwachung (Option)
- Variable Puffersequenzen und Prioritätseinstellungen (GenS Pro)
- Automatische Taktzeitanpassung (GenS Pro)
- Schnittstelle zu SPI-Systemen
- Gut-/Schlecht-Sortierung, Sicherheits‑Shutter, Ein‑/Auslaufbänder, 2‑Ebenen‑Auslaufband (optional)
- OPC/UA‑Schnittstelle (GenS Pro)
- IPC‑HERMES‑9852 Schnittstelle (Option)
- ASYS IC‑Net Funktionalität zur Linienkommunikation (GenS Pro)
- Anbindung an ASYS Liniensteuerung SYNAPTICA
- Betriebsdatenerfassung (GenS Pro)
- Fernzugriff auf PLC
- I/O‑Diagnose über Display
- Bürstenlose Antriebe für geringen Verschleiß
- Automatische Taktzeitanpassung; materialschonend und energiesparend (GenS Pro)
- Keinen Druckluftanschluss
- Energiesparmodus (GenS Pro)
- VEGO GenS FPS10 – Standardausführung mit FIFO / Durchlaufbetrieb
- VEGO GenS Pro FPS10 – LIFO‑Betrieb, reduzierte Taktzeit, erweiterter Programmspeicher (bis 1000 Programme), automatische Transportbreiteneinstellung, Energiesparmodus,…
- Beispielhafte Konfiguration: FPS10–600L (spezifizierte Maschinenkonfiguration im Datenblatt)
Prozesspuffer mit mittlerer Kapazität

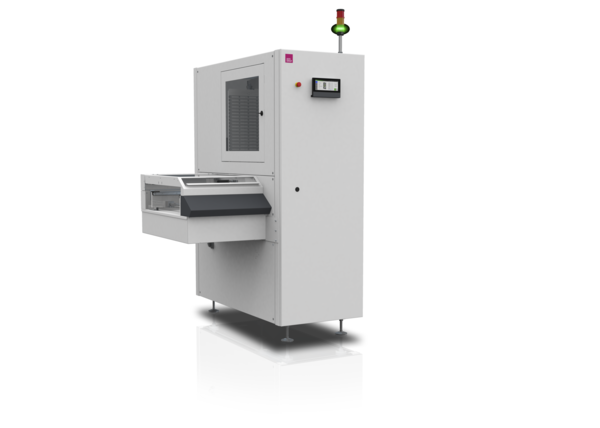

Die VEGO Pufferstation GenS FPS30 speichert Leiterplatten temporär im FIFO Betrieb und wird nach einem Reflow Ofen zur Kompensation von prozessbedingten Stillstandszeiten sowie zur Abkühlung der Baugruppen oder nach einem AOI System zur Zwischenlagerung fehlerhafter Leiterplatten eingesetzt.
- für 30 Pufferplätze
- Betriebsarten: FIFO / Durchlauf, LIFO (GenS Pro)
- Zykluszeit: 7–16 Sekunden (GenS), 7–11 Sekunden (GenS Pro)
- Hubachse mit Servoantrieb
- Bürstenlose Bandantriebsmotoren ohne Getriebe
- Manuelle Transportbreiteneinstellung
- Hohe Produktunterstützung durch übereinander angeordnete Bandsegmente, die Leiterplatten über die gesamte Länge tragen
- Kühlfunktion (aktiv/passiv)
- Störschleifenfunktion zur Ofen‑ Einlaufsperre
- Automatische Transportbreiteneinstellung mit Servomotor, Positions- und Kraftüberwachung (Option)
- Variable Puffersequenzen und Prioritätseinstellungen (GenS Pro)
- Automatische Taktzeitanpassung (GenS Pro)
- Schnittstelle zu AOI-Systemen
- Gut-/Schlecht-Sortierung, Sicherheits‑Shutter, Ein‑/Auslaufbänder, 2‑Ebenen‑Auslaufband (optional)
- OPC/UA‑Schnittstelle (GenS Pro)
- IPC‑HERMES‑9852 Schnittstelle (Option)
- ASYS IC‑Net Funktionalität zur Linienkommunikation (GenS Pro)
- Anbindung an ASYS Liniensteuerung SYNAPTICA
- Betriebsdatenerfassung (GenS Pro)
- Fernzugriff auf PLC
- I/O‑Diagnose über Display
- Bürstenlose Antriebe für geringen Verschleiß
- Automatische Taktzeitanpassung; materialschonend und energiesparend (GenS Pro)
- Kein Druckluftanschluß
- Energiesparmodus (GenS Pro)
- VEGO GenS FPS30 – Standardausführung mit FIFO / Durchlaufbetrieb
- VEGO GenS Pro FPS30 – u. a. LIFO‑Betrieb, reduzierte Taktzeit, erweiterter Programmspeicher (bis 1000 Programme), automatische Transportbreiteneinstellung, Energiesparmodus,…
- Beispielhafte Konfiguration: FPS30–600L

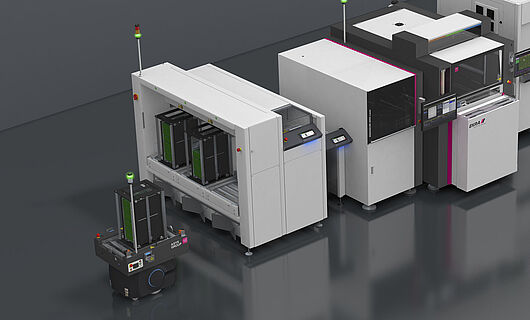

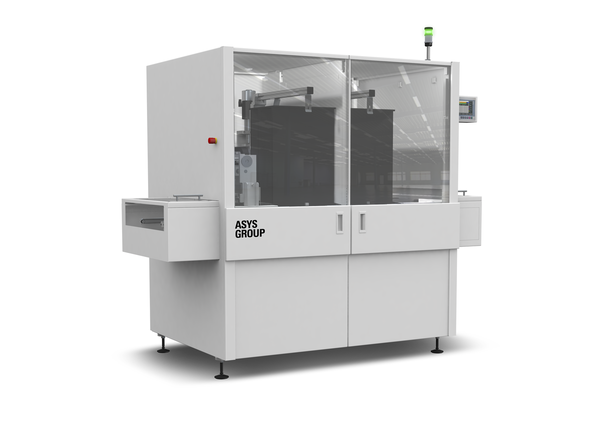

Magazinpuffer der MPS-Serie
Die VEGO Magazinpuffer-Systeme arbeiten nach dem FIFO- oder LIFO-Prinzip, um Produktionslinien zu entkoppeln. Zusätzlich können Magazinpuffer als Ein- und Ausgabestationen für Leiterplatten verwendet werden.
- Magazinpuffer-Kapazität: 1-2 Magazine
- Taktzeit bis 6 Sekunden
- Betriebsarten: LIFO-/FIFO-Puffer, Magazin beladen und entladen
- Gut-Schlecht-Sortierung
- Hohe Bauteilfreiheit dank variabel einstellbarem Slot-Abstand
- Magazinzuführung via AMR
- Erweiterte Pufferkapazität bis 6 Magazine
- Kühlfunktion
- Dank Servomotor-Antrieb: sanfte, schnelle Bewegungen, die Material und Produkt schonen und kürzeste Taktzeiten ermöglichen
- Zählfunktion zur Ofen Störschleifen-Schaltung für einen reibungslosen und effizienten Produktionsablauf
- Nahtloser Daten-Austausch durch standardisierte Schnittstellen wie IPC-HERMES-9852, IPC-CFX, OPC UA
- Entwickelt für SynapticaOS
- Servomotor-Technik zur stoßfreien Produkthandhabung
- MPS 50: 1 Magazin
- MPS 50D: 2 Magazine, Doppelspur
- MPS 100: 2 Magazine, die unabhängig voneinander arbeiten

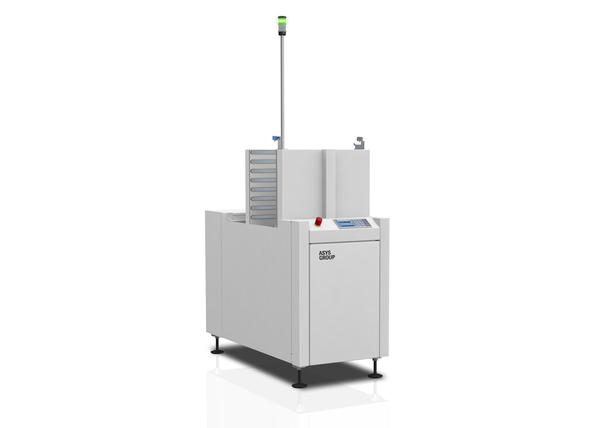

LIFO-Puffer der PS-Serie
Die vertikalen Gurtpuffer-Systeme der VEGO PS-Serie arbeiten nach dem LIFO-Prinzip: Sie nehmen einzelne Leiterplatten vorübergehend auf und übergeben diese an die nachfolgende Anlage. Die offene Bauweise erleichtert das Entnehmen und Einschleusen von Baugruppen im laufenden Betrieb.
- Gurt- / Riemenpuffersysteme
- Kapazität: bis zu 70 Puffer-Plätze, je nach Variante
- Taktzeit pro Leiterplatte bis zu 10 Sekunden
- Gut-Schlecht-Sortierung
- Offene Bauweise zur schnellen Entnahme von Baugruppen
- Hohe Bauteilfreiheit dank variabel einstellbarem Slot-Abstand
- Betrieb als Lade- und Entladestation möglich
- Zählfunktion zur Ofen Störschleifen-Schaltung für einen reibungslosen und effizienten Produktionsablauf
- Ein- und Auslaufbänder
- Kühlfunktion
- Nahtloser Daten-Austausch durch standardisierte Schnittstellen wie IPC-HERMES-9852, IPC-CFX, OPC UA
- Entwickelt für SynapticaOS
- Vermeidung von Pneumatik Komponenten
- PS 08: 8 Pufferplätze, LIFO- oder FIFO-Betrieb
- PS 30: 30 Pufferplätze
- PS 40: 40 Pufferplätze
- PS 70: 70 Pufferplätze, optional mit Lift für FIFO-Betrieb
FIFO-Puffer der FPS-Serie
Die geschlossenen Kassettenpuffer der VEGO FPS-Serie arbeiten nach dem FIFO-Prinzip: Sie nehmen einzelne Leiterplatten vorübergehend auf und übergeben diese an die nachfolgende Anlage. Die Anlagen zeichnen sich durch hohe Pufferkapazität bei kurzen Zykluszeiten aus.
- Pufferung von Leiterplatten in einer Pufferkassette
- Kapazität bis 120 Puffer-Plätze bei kurzen Zykluszeiten
- Hohe Bauteilfreiheit dank variabel einstellbarem Slot-Abstand
- Gut-Schlecht-Sortierung
- Aktive Kühlfunktion
- Weg-optimierte Pufferung für kurze Taktzeiten
- Zählfunktion zur Störschleifen-Schaltung für einen reibungslosen und effizienten Produktionsablauf
- Ein- und Auslaufband
- Nahtloser Daten-Austausch durch standardisierte Schnittstellen wie IPC-HERMES-9852, IPC-CFX, OPC UA
- Entwickelt für SynapticaOS
ASYS entwickelt modulare, skalierbare Maschinenlösungen, die sich flexibel an Produkt- und Prozessanforderungen anpassen lassen und dadurch Ressourcen schonen. Der Einsatz recyclingfähiger Materialien sowie eine nachhaltig gestaltete Lieferkette sind integraler Bestandteil der Entwicklung. Intelligente Energiemanagementsysteme und z.B. vorausschauende Wartung reduzieren den CO₂-Fußabdruck und sichern eine effiziente, zukunftsfähige Produktion.
- FPS 10 B SPI: 10 Pufferplätze
- FPS 20D: Doppelspurpuffer, 20 Plätze
- FPS 30B: 30 Pufferplätze
- FPS 30D: Doppelspurpuffer, 30 Plätze
- FPS 60: 60 Plätze, optional bis auf 120 Plätze erweiterbar

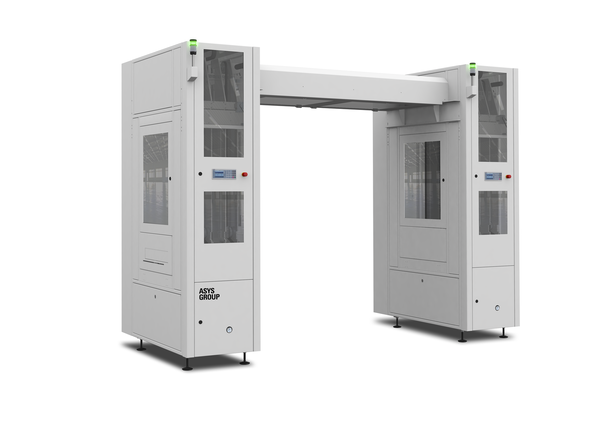

Portalpuffer
Portalpuffer schaffen einen Durchgang innerhalb von Produktionslinien oder verbinden zwei Produktionslinien miteinander. Portalpuffer mit Überkopfstrecke nutzen den vertikalen Raum: Sie befördern LPs über Maschinen hinweg, sparen dabei Platz und erhöhen die Flexibilität der Produktionslinie.
- Portal, Durchgangsbreite frei definierbar
- Pufferung von LPs im Gurt
- Kapazität bis 70 Plätze
- Hohe Bauteilfreiheit dank variabel einstellbarem Slot-Abstand
- Taktzeitneutraler Liniendurchgang
- Hohe Bauteilfreiheit dank variabel einstellbarem Slot-Abstand
- Transportstrecke flexibel erweiterbar
- Flexible Layouterstellung durch integriertem Eckumsetzer
- Wendestation in der Überkopfstrecke integrierbar
- Nahtloser Daten-Austausch durch standardisierte Schnittstellen wie IPC-HERMES-9852, IPC-CFX, OPC UA
- Entwickelt für SynapticaOS
- Minimierung der Laufwege für Bediener
- PPS 70: bestehend aus Lifteinrichtung, Überkopf-Durchgangsstrecke und vertikalem Gurtpuffer, 70 Plätze
Höchster Produkt- & PersonenschutzDank Shutter und Sicherheits-Schalter.
Vielfältige LösungenKassetten-, Gurt- und Magazinpuffer für jedes System.
Optimale EffizienzHohe Puffer-Kapazitäten bei kurzen Zykluszeiten.
Puffer mit hoher Kapazität

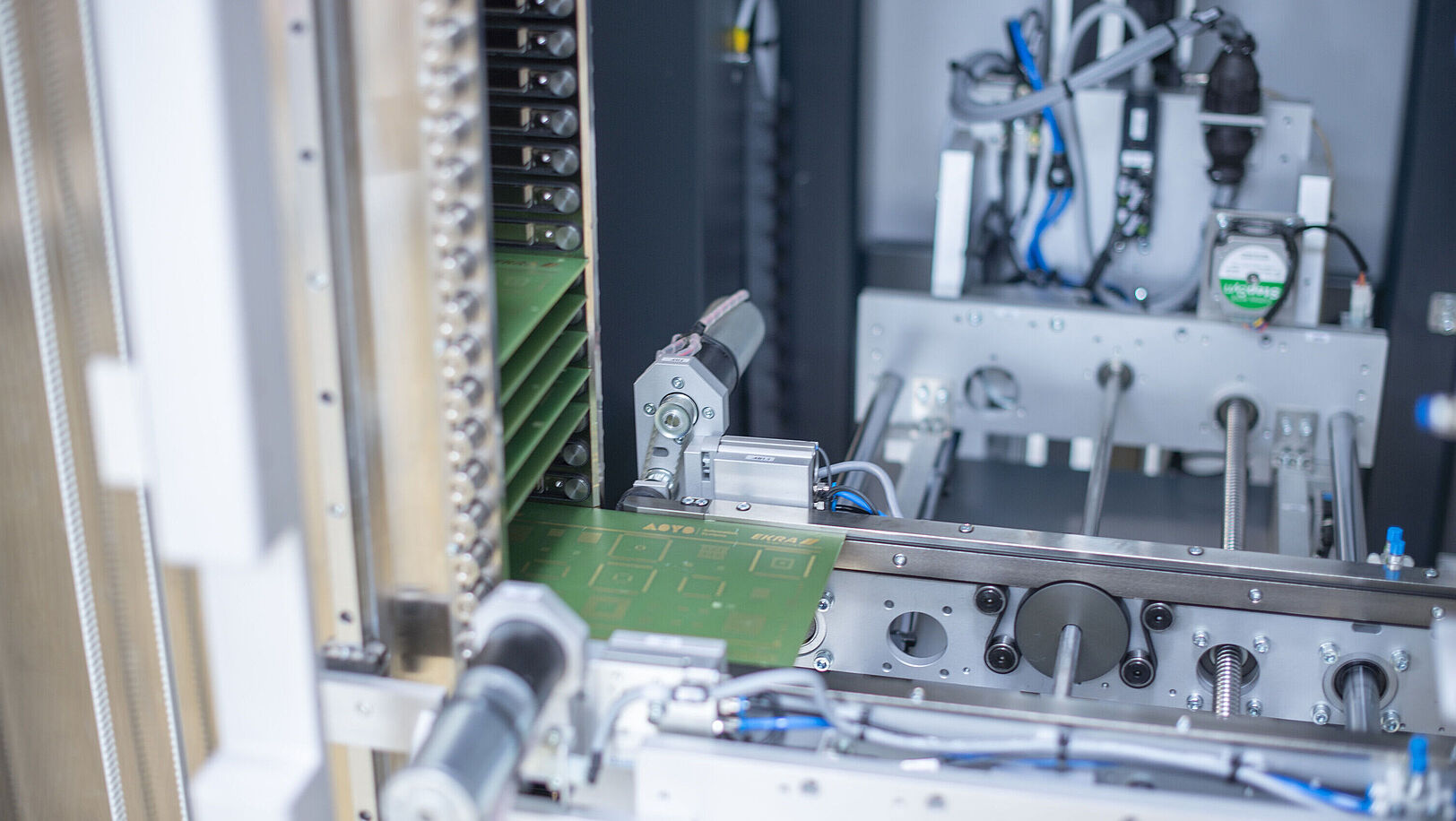

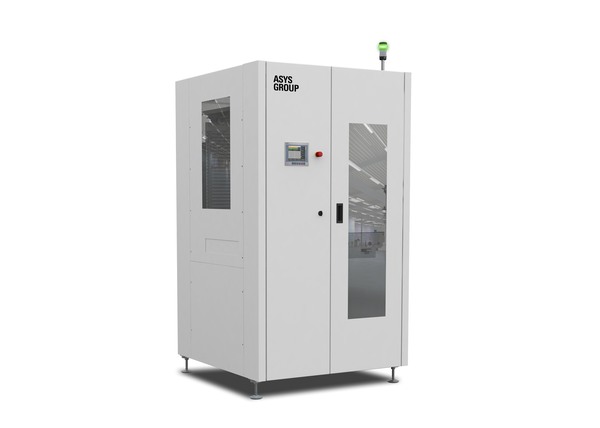

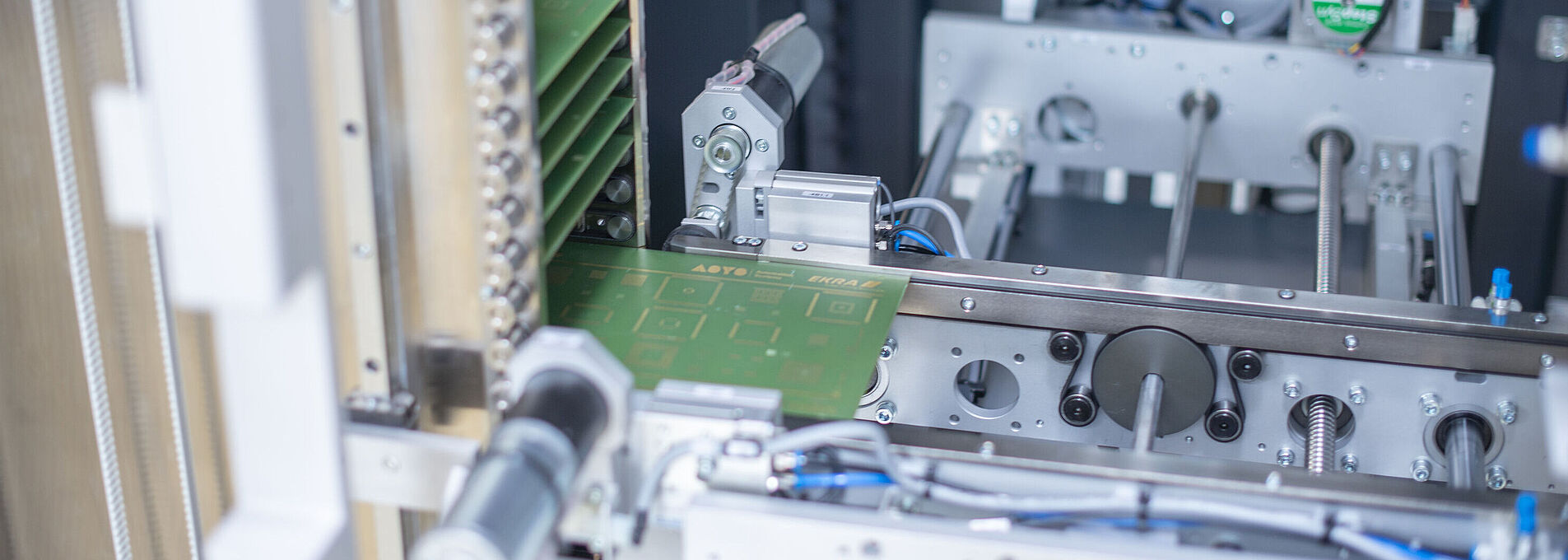

Der FPS 60 FIFO-Puffer nimmt bis zu 60 Baugruppen vorübergehend auf und gibt sie anschließend an die nachfolgende Anlage ab. Die Anlage besteht aus einer Pufferkassette mit 60 übereinander angeordneten Bandsegmenten und einer Liftstation.
- Schnelle und sanfte Hub-Bewegung
- Kundenspezifische Slot-Abstände realisierbar
- Optional auf 120 Pufferplätze erweiterbar
- Optional Doppelspurbetrieb
Intuitive Bedienung
Die intuitive Bedienung Ihrer Handling-Anlagen erfolgt über ein übersichtlich gestaltetes User Interface. Dank einer Vielzahl an Einstellungsmöglichkeiten kann jede Anlage schnell und einfach an Ihre Bedürfnisse angepasst werden:
- Bedienung der Maschinen nur durch autorisiertes Personal, dank passwortgeschützter Benutzerebenen
- Ändern von Parametern im laufenden Betrieb
- Produktspeicher für bis zu 200 Programme
- Einfache Konfiguration von Signal-Lampen und Hupe
- Intuitive Bedienung auch für Anfänger

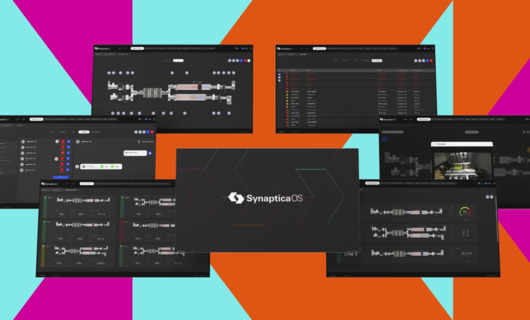

Software-Plattform SynapticaOS
Planen. Steuern. Überwachen. – Eine Plattform. Alle Ebenen.
SynapticaOS bietet intuitive, leicht implementierbare Software für die Industrie.
Die Software-Plattform optimiert Abläufe durch nahtlose Datenverfügbarkeit und
kombiniert MES-Funktionen mit Lösungen zur Echtzeitsteuerung von Materiallogistik und Produktion.
