Transportsysteme
für Leiterplatten

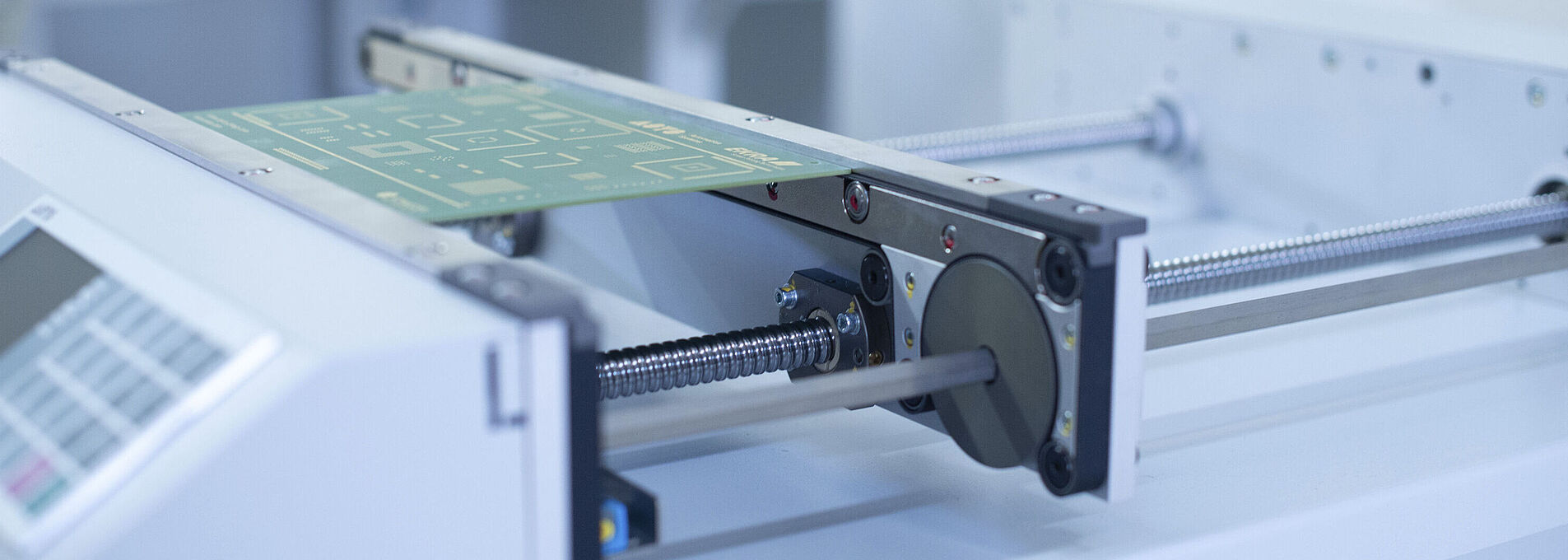

Die VEGO Transportmodule der TRM-Serie sind die intelligentesten und langlebigsten Transportsysteme für Leiterplatten auf dem Markt. Selbst das kleinste Transportmodul verfügt über High-End-Softwarefunktionen und lässt sich mit dem ASYS-Leitsystem vernetzen.
Leiterplatten mit Ausbrüchen werden sanft und sicher transportiert. Beim Umrüsten auf ein neues Produkt wird die Spurbreite automatisch und fehlerfrei angepasst.

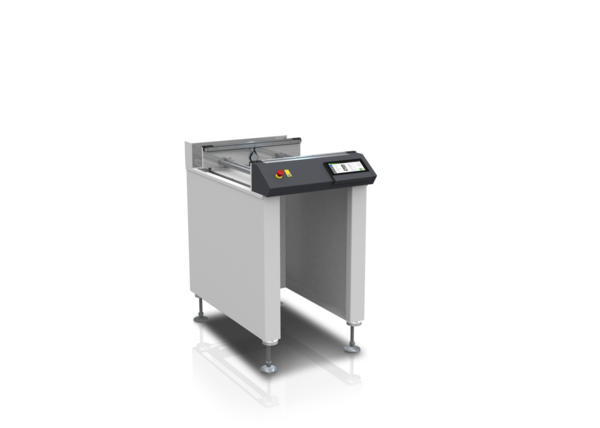

Transportmodul (1 Segment)
- Bürstenlose Bandantriebsmotoren ohne Getriebe
- Transportgeschwindigkeit: 300 mm/s
- Zykluszeit: 4–7 Sekunden (längenabhängig)
- Manuelle Transportbreiteneinstellung
- Multiline LP‑Sensor mit Lochausblendung
- Robuste, modulare Bauweise
- 6,9" Multitouch‑Farbdisplay
- Automatische Transportbreiteneinstellung (Option)
- Verschiedene Kontrollfunktionen
- Regelung der Transportgeschwindigkeit mit Soft Start/Stop (Option)
- LP‑Aushubstation zur Gut‑/Schlecht‑Separierung (Option)
- Kühlfunktion (Option)
- Abdeckhaube mit/ohne Sicherheitsschalter (Option)
- Arbeitsplatz‑Ausstattung (Option)
- Bandverlängerung (Option)
- OPC/UA‑Schnittstelle (GenS Pro)
- IPC‑HERMES‑9852 Schnittstelle (Option)
- Betriebsdatenerfassung (GenS Pro)
- Fernzugriff auf PLC
- ASYS IC‑Net Funktionalität zur Linienkommunikation (GenS Pro)
- Anbindung an ASYS Liniensteuerung SYNAPTICA
- I/O‑Diagnose über Display
- Bürstenlose Antriebe für geringen Verschleiß
- Energiesparmodus (GenS Pro)
- TRM01 – 400L
- TRM01 – 530L
- TRM01 – 600L
- TRM01 – 800L
- TRM01 – 1000L

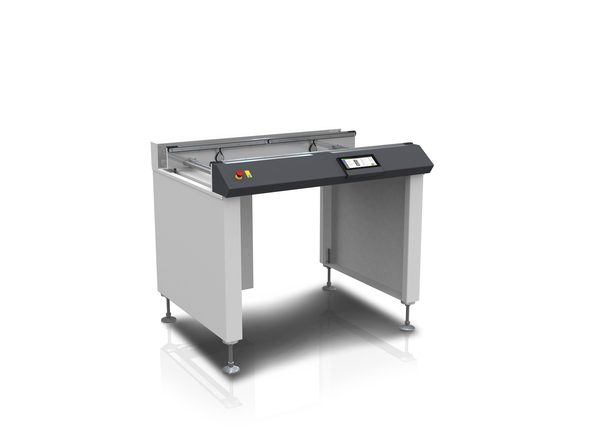

Transportmodul (2 Segmente)
- Bürstenlose Bandantriebsmotoren ohne Getriebe
- Transportgeschwindigkeit: 300 mm/s
- Zykluszeit: 4–7 Sekunden (längenabhängig)
- Manuelle Transportbreiteneinstellung
- Multiline LP‑Sensor mit Lochausblendung
- Robuste, modulare Bauweise
- Ausführung als Sitzarbeitsplatz
- 6,9" Multitouch‑Farbdisplay
- Automatische Transportbreiteneinstellung (Option)
- Verschiedene Kontrollfunktionen
- Regelung der Transportgeschwindigkeit mit Soft Start/Stop (Option)
- LP‑Aushubstation zur Gut‑/Schlecht‑Separierung (Option)
- Kühlfunktion (Option)
- Abdeckhaube mit/ohne Sicherheitsschalter (Option)
- Arbeitsplatz‑Ausstattung (Option)
- Bandverlängerung (Option)
- OPC/UA‑Schnittstelle (GenS Pro)
- IPC‑HERMES‑9852 Schnittstelle (Option)
- Betriebsdatenerfassung (GenS Pro)
- Fernzugriff auf PLC
- ASYS IC‑Net Funktionalität zur Linienkommunikation (GenS Pro)
- Anbindung an ASYS Liniensteuerung SYNAPTICA
- I/O‑Diagnose über Display
- Bürstenlose Antriebe für geringen Verschleiß
- Energiesparmodus (GenS Pro)
- TRM02 – 800L
- TRM02 – 1060L
- TRM02 – 1200L
- TRM02 – 1600L

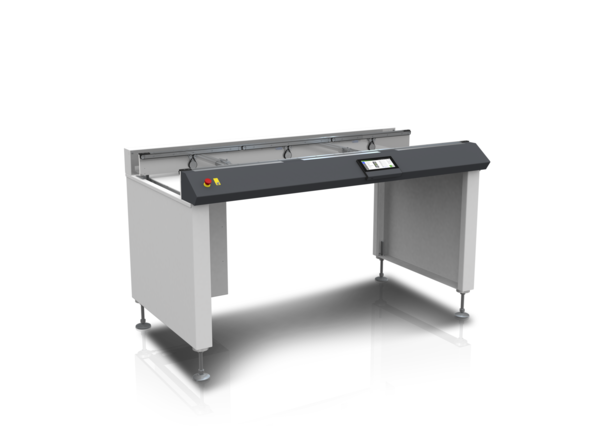

Transportmodul (3 Segmente)
- Bürstenlose Bandantriebsmotoren ohne Getriebe
- Transportgeschwindigkeit: 300 mm/s
- Zykluszeit: 4–7 Sekunden (längenabhängig)
- Manuelle Transportbreiteneinstellung
- Multiline LP‑Sensor mit Lochausblendung
- Robuste, modulare Bauweise
- Ausführung als Sitzarbeitsplatz
- 6,9" Multitouch‑ Farbdisplay
- Automatische Transportbreiteneinstellung (Option)
- Verschiedene Kontrollfunktionen
- Regelung der Transportgeschwindigkeit mit Soft Start/Stop (Option)
- LP‑Aushubstation zur Gut‑/Schlecht‑Separierung (Option)
- Kühlfunktion (Option)
- Abdeckhaube mit/ohne Sicherheitsschalter (Option)
- Arbeitsplatz‑Ausstattung (Option)
- Bandverlängerung (Option)
- OPC/UA‑Schnittstelle (GenS Pro)
- IPC‑HERMES‑9852 Schnittstelle (Option)
- Betriebsdatenerfassung (GenS Pro)
- Fernzugriff auf PLC
- ASYS IC‑Net Funktionalität zur Linienkommunikation (GenS Pro)
- Anbindung an ASYS Liniensteuerung SYNAPTICA
- I/O‑Diagnose über Display
- Bürstenlose Antriebe für geringen Verschleiß
- Energiesparmodus (GenS Pro)
- TRM03 – 1200L
- TRM03 – 1590L
- TRM03 – 1800L
TRM 01-03 Serie
- Werkzeugloser Riemenwechsel
- Volumleitfähiges ESD-Riemenmaterial
- Flexibilität und einfache Wartung dank verstellbarer und austauschbarer Seitenführung
- Sicherer Transport ohne produktspezifische Anpassungen
- Multiline Sensoren zur Lochausblendung
- Ausführung als Handarbeitsplatz/Inspektionsplatz
- Individuell programmierbare Spurweiten für alle Doppelspursysteme
- Erweiterbar mit einer Vielzahl an Funktionen wie z.B. Inspektion, Scanner
- Aktive Kühlung von Baugruppen
- Nahtloser Daten-Austausch durch standardisierte Schnittstellen wie IPC-HERMES-9852, IPC-CFX, OPC UA
- Entwickelt für SynapticaOS
ASYS entwickelt modulare, skalierbare Maschinenlösungen, die sich flexibel an Produkt- und Prozessanforderungen anpassen lassen und dadurch Ressourcen schonen. Der Einsatz recyclingfähiger Materialien sowie eine nachhaltig gestaltete Lieferkette sind integraler Bestandteil der Entwicklung. Intelligente Energiemanagementsysteme und z.B. vorausschauende Wartung reduzieren den CO₂-Fußabdruck und sichern eine effiziente, zukunftsfähige Produktion.
Die Transportmodule der VEGO TRM-Serie sind in verschiedenen Längen, Anzahl an Segmenten und in Doppelspur (D) erhältlich.
- TRM 01 / 01D: 1 Segment
- TRM 02 / 02D: 2 Segmente
- TRM 03 / 03D: 3 Segmente
Reparatur-Arbeitsplatz
- Ergonomische Arbeitsplatzgestaltung
- Gut ausgerichtete Beleuchtung, um Fehler bei der Nacharbeit zu minimieren und die Augenbelastung zu reduzieren
- Werkzeugloser Riemenwechsel
- Volumleitfähiges ESD-Riemenmaterial
- Taktzeitneutrale Nacharbeit mittels Aushebestation
- Handscanner / Fixerscanner
- Kippeinrichtung
- Kamerakontroll- oder Laserbestück-Plätze integrierbar
- Individuell programmierbare Spurweiten für alle Doppelspursysteme
- Nahtloser Daten-Austausch durch standardisierte Schnittstellen wie IPC-HERMES-9852, IPC-CFX, OPC UA
- Entwickelt für SynapticaOS
- Reduzierung von Serienfehlern durch umgehende Fehleranalyse
Sicher & langlebigAbgedeckte Riemenführung erhöht Produkt- & Personenschutz.
Schneller RiemenwechselWerkzeuglos in unter 1 Minute, auch für Anfänger.
Hochwertige SensorikReflexions-Lichtschranken für sichere PCB-Erkennung.
Produktwechsel auf Knopfdruck

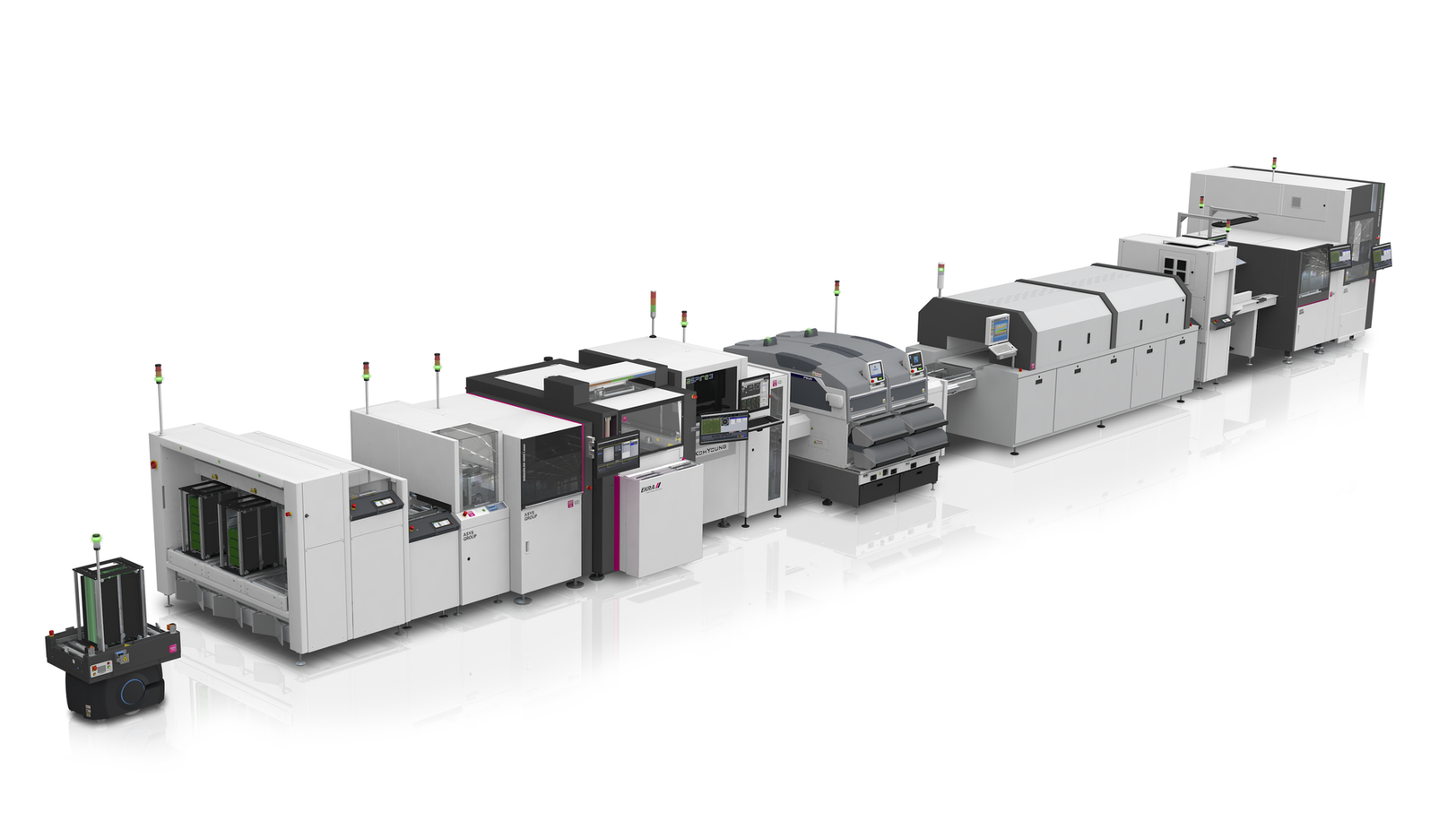

Zeit sparen beim Umrüsten: Dafür bieten wir einen maschinenübergreifenden und automatischen Produktwechsel. Auf Knopfdruck stellt sich Ihre gesamte Fertigungslinie sukzessive von vorne nach hinten um – schnell, einfach und fehlerfrei. Wir beraten Sie gerne, sprechen Sie uns an.
- Automatische Produktumstellung: schnell, einfach, fehlerfrei
- Zentrales Anlegen und Verwalten von bis zu 1.000 Programmen
- Enorme Zeitersparnis für Bediener
Riemenwechsel < 1 min.

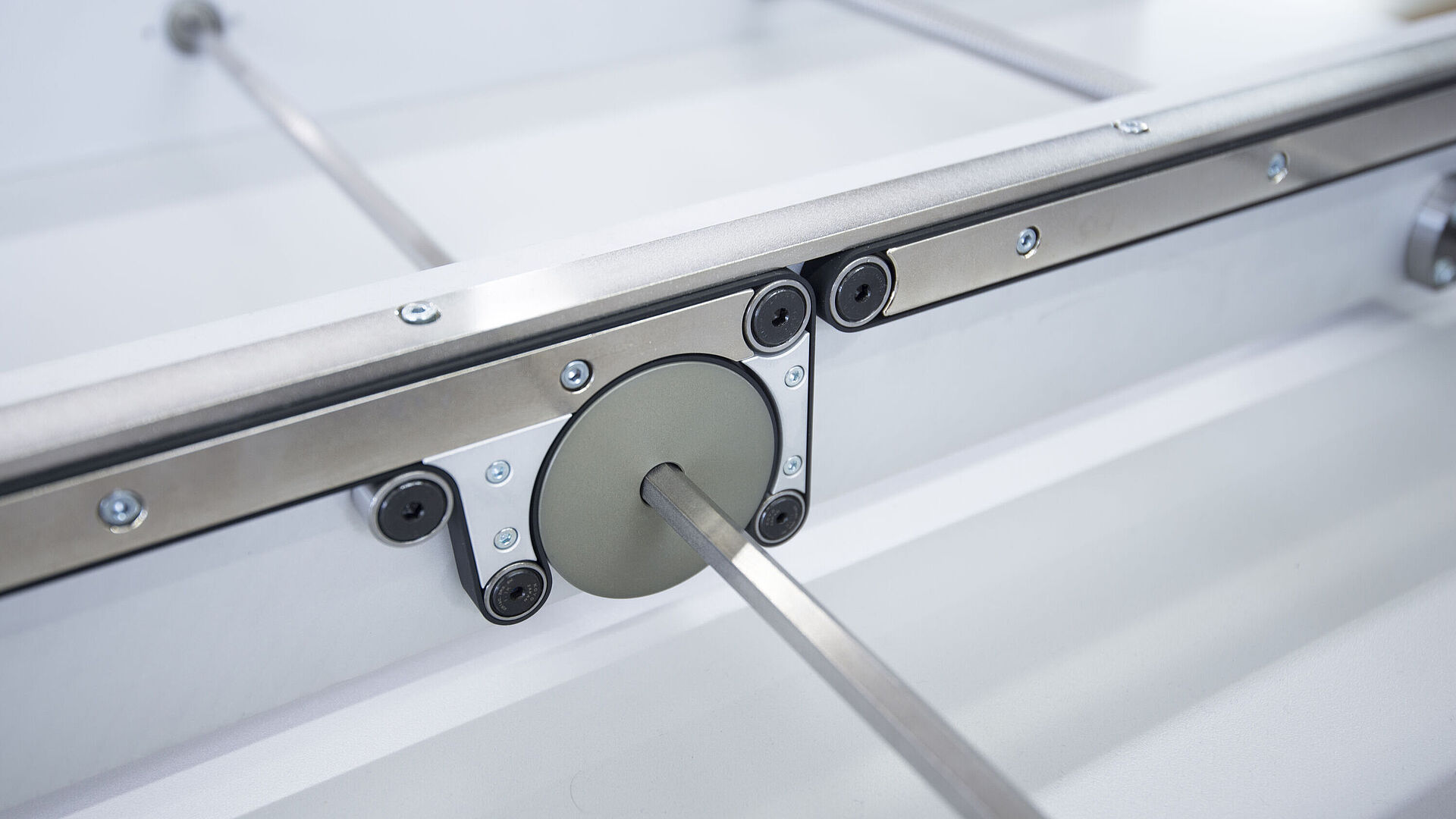

VEGO Transportsysteme bieten das sicherste und langlebigste Transportband-Design auf dem Markt. Die selbstspannenden und wartungsfreien Riemen sorgen für einen reibungslosen Betrieb. Eine vollständig abgedeckte Riemenführung verhindert das Einklemmen der Finger und garantiert höchste Sicherheit für den Bediener. Der werkzeuglose Riemenwechsel erfolgt in weniger als einer Minute.
- Hohe Produkt- und Personensicherheit
- Flexibilität und einfache Wartung dank verstellbarer und austauschbarer Seitenführung
- Zeitersparnis durch werkzeuglosen Riemenwechsel
Software-Plattform SynapticaOS
Planen. Steuern. Überwachen. – Eine Plattform. Alle Ebenen.
SynapticaOS bietet intuitive, leicht implementierbare Software für die Industrie.
Die Software-Plattform optimiert Abläufe durch nahtlose Datenverfügbarkeit und
kombiniert MES-Funktionen mit Lösungen zur Echtzeitsteuerung von Materiallogistik und Produktion.
