Lasermarkierung
von Leiterplatten
Von Standardlösung bis hin zu High-End-Applikation, die INSIGNUM Anlagen erfüllen sämtliche Anforderungen der Lasermarkierung von Leiterplatten. Ob CO₂- oder Faserlaser, für jede Anwendung lässt sich der passende Laser integrieren. Dank ihrer Vielseitigkeit können Materialien wie Lötstopplacke, Metalle, Kunststoffe und Keramiken präzise bearbeitet werden.

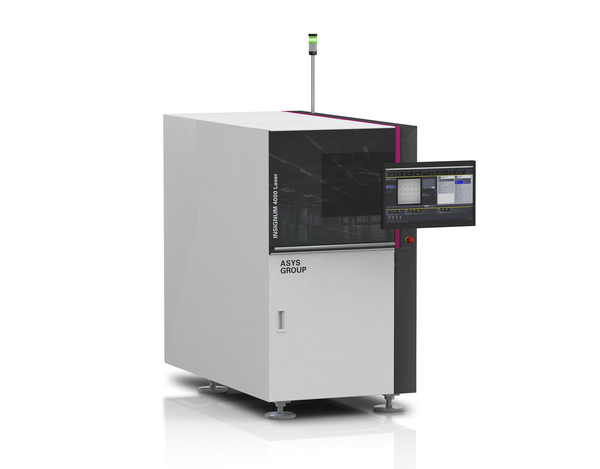

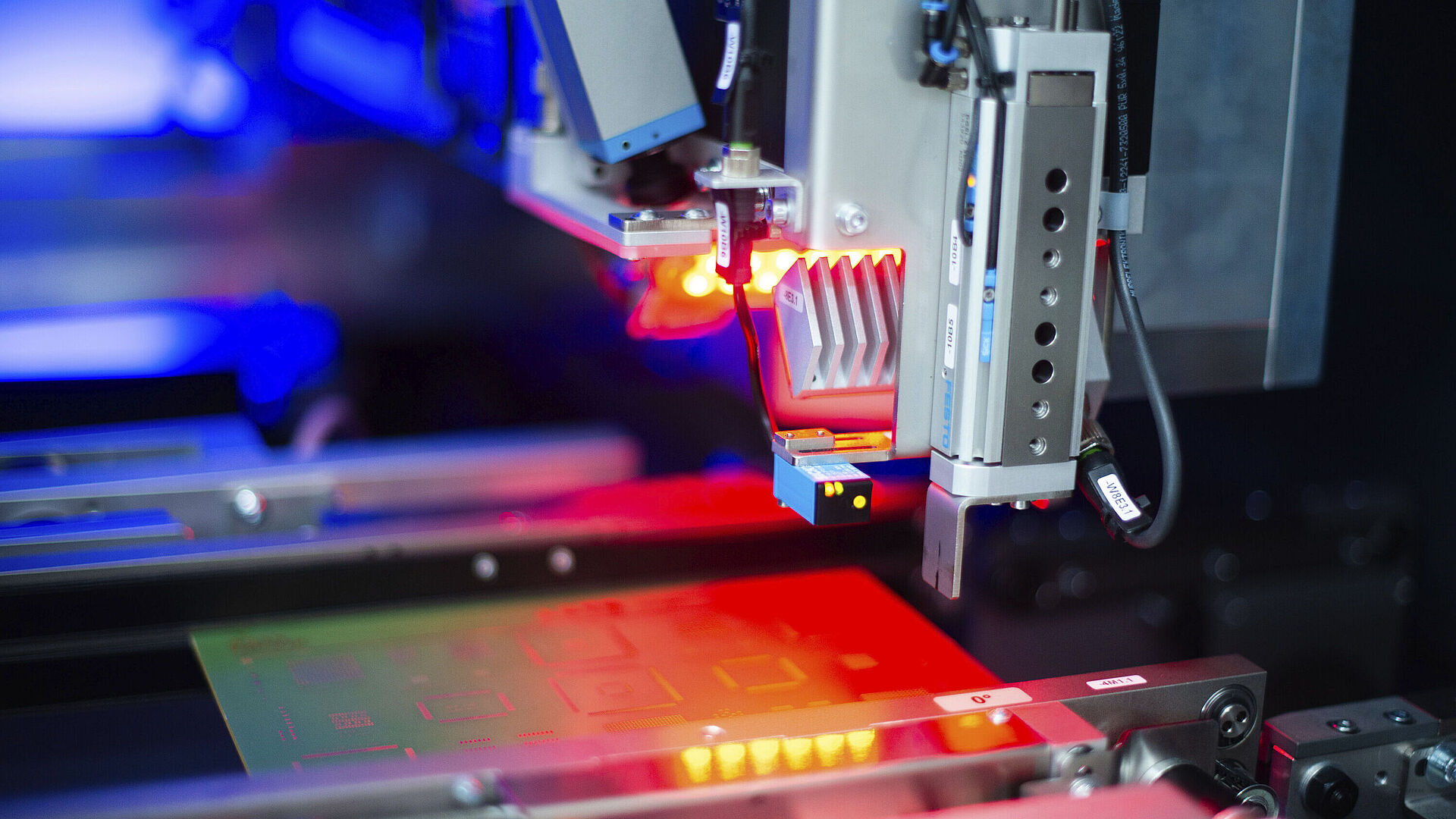

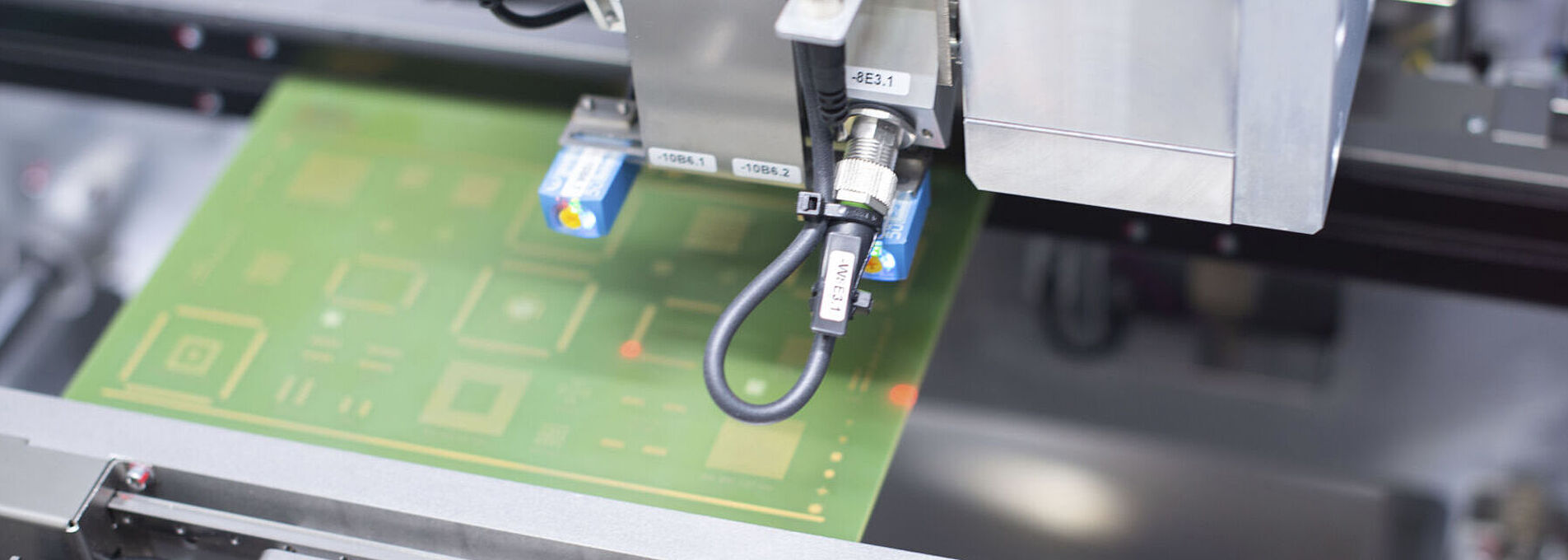

INSIGNUM 4000 Laser
- Leiterplattenformate 508 x 508mm
- Markierbereich 508 × 508 mm
- Positioniergenauigkeit ± 100 µm @5 Sigma
- Taktzeit 0,7 Sekunde / Markierung
- Modulgrößen bis 5 mil
- CO₂ / Faserlaser
- Beidseitiges Beschriften mittels integrierter Wendestation
- Simplex User Interface: klare Nutzerführung und Bedienerfreundlichkeit
- Künstliche Intelligenz zur Ermittlung von Laserparameter und Beleuchtungsparameter
- OPTIMAP zur Reduzierung der Taktzeit auf bis zu 50%
- Automatische Fiducial und Positionserkennung
- Travelling Salesman (Minimierung der Wegezeit zwischen den Markierpunkten)
- Nahtloser Daten-Austausch durch standardisierte Schnittstellen wie IPC-HERMES-9852, IPC-CFX, OPC UA
- Entwickelt für SynapticaOS
- Product Pool: Durch die zentrale Verwaltung der Produktdaten können Programme effizienter erstellt und verwaltet werden
- Offline-Programmierung zur Erstellung und Bearbeitung von Maschinenprogrammen an einem separaten Arbeitsplatz
- Sleep-Mode-Absaugung bei längerem Linienstopp
ASYS entwickelt modulare, skalierbare Maschinenlösungen, die sich flexibel an Produkt- und Prozessanforderungen anpassen lassen und dadurch Ressourcen schonen. Der Einsatz recyclingfähiger Materialien sowie eine nachhaltig gestaltete Lieferkette sind integraler Bestandteil der Entwicklung. Intelligente Energiemanagementsysteme und z.B. vorausschauende Wartung reduzieren den CO₂-Fußabdruck und sichern eine effiziente, zukunftsfähige Produktion.

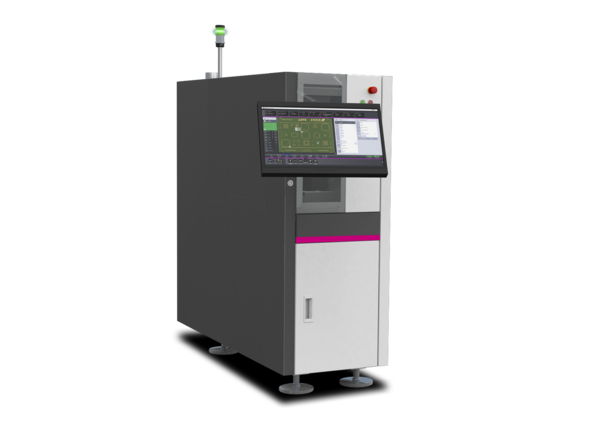

INSIGNUM 1000 Laser
- Leiterplattenformate 460 x 460 mm
- Markierbereich bis zu 240 mm
- CO₂ / Faserlaser
- Nahtloser Daten-Austausch durch standardisierte Schnittstellen wie IPC-HERMES-9852, IPC-CFX, OPC UA
- Entwickelt für SynapticaOS
- Product Pool: Durch die zentrale Verwaltung der Produktdaten können Programme effizienter erstellt und verwaltet werden
- Offline-Programmierung zur Erstellung und Bearbeitung von Maschinenprogrammen an einem separaten Arbeitsplatz
- Sleep-Mode Absaugung bei längerem Linienstopp
ASYS entwickelt modulare, skalierbare Maschinenlösungen, die sich flexibel an Produkt- und Prozessanforderungen anpassen lassen und dadurch Ressourcen schonen. Der Einsatz recyclingfähiger Materialien sowie eine nachhaltig gestaltete Lieferkette sind integraler Bestandteil der Entwicklung. Intelligente Energiemanagementsysteme und z.B. vorausschauende Wartung reduzieren den CO₂-Fußabdruck und sichern eine effiziente, zukunftsfähige Produktion.
- INSIGNUM 1000 Schublade
- INSIGNUM 1000 Transportband
INSIGNUM 3000 Laser
- Leiterplattenformate 460 x 460mm
- Markierbereich 400 × 400 mm
- Positioniergenauigkeit ± 150 µm @5 Sigma
- Taktzeit 1 Sekunde / Markierung
- Modulgrößen bis 5 mil
- CO₂
- Beidseitiges Beschriften
- KI-gestütze Ermittlung optimaler Laser- und Beleuchtungsparametern
- Automatische Fiducial und Positionserkennung
- Automatische Belichtungseinstellung
- Travelling Salesman (Minimierung der Wegezeit zwischen den Markierpunkten)
- Nahtloser Daten-Austausch durch standardisierte Schnittstellen wie IPC-HERMES-9852, IPC-CFX, OPC UA
- Entwickelt für SynapticaOS
- Product Pool: Durch die zentrale Verwaltung der Produktdaten können Programme effizienter erstellt und verwaltet werden
- Offline-Programmierung zur Erstellung und Bearbeitung von Maschinenprogrammen an einem separaten Arbeitsplatz
- Sleep-Mode-Absaugung bei längerem Linienstopp
ASYS entwickelt modulare, skalierbare Maschinenlösungen, die sich flexibel an Produkt- und Prozessanforderungen anpassen lassen und dadurch Ressourcen schonen. Der Einsatz recyclingfähiger Materialien sowie eine nachhaltig gestaltete Lieferkette sind integraler Bestandteil der Entwicklung. Intelligente Energiemanagementsysteme und z.B. vorausschauende Wartung reduzieren den CO₂-Fußabdruck und sichern eine effiziente, zukunftsfähige Produktion.

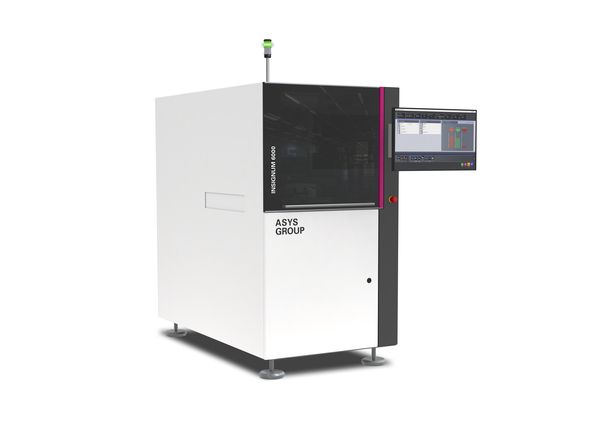

INSIGNUM 6000 Laser
- Leiterplattenformate bis zu 1000 x 610mm
- Markierbereich bis zu 1000 × 610 mm
- Positioniergenauigkeit ± 100 µm @5 Sigma
- Taktzeit 0,7 Sekunden / Markierung
- Modulgrößen bis 3 mil
- CO₂ / Faserlaser
- Beidseitiges Beschriften bis zu 610 mm
- Lasern und Labeln in einem Prozessschritt
- KI-gestütze Ermittlung optimaler Laser- und Beleuchtungsparametern
- OPTIMAP zur Reduzierung der Taktzeit auf bis zu 50 %
- Automatische Fiducial und Positionserkennung
- Travelling Salesman (Minimierung der Wegezeit zwischen den Markierpunkten)
- Nahtloser Daten-Austausch durch standardisierte Schnittstellen wie IPC-HERMES-9852, IPC-CFX, OPC UA
- Entwickelt für SynapticaOS
- Product Pool: Durch die zentrale Verwaltung der Produktdaten können Programme effizienter erstellt und verwaltet werden
- Offline-Programmierung zur Erstellung und Bearbeitung von Maschinenprogrammen an einem separaten Arbeitsplatz
- Sleep-Mode-Absaugung bei längerem Linienstopp
ASYS entwickelt modulare, skalierbare Maschinenlösungen, die sich flexibel an Produkt- und Prozessanforderungen anpassen lassen und dadurch Ressourcen schonen. Der Einsatz recyclingfähiger Materialien sowie eine nachhaltig gestaltete Lieferkette sind integraler Bestandteil der Entwicklung. Intelligente Energiemanagementsysteme und z.B. vorausschauende Wartung reduzieren den CO₂-Fußabdruck und sichern eine effiziente, zukunftsfähige Produktion.
- INSIGNUM 6000 3mil
- INSIGNUM 6000 XL
- INSIGNUM 6000 XXL
Beschriften auf kleinster FlächeHochpräzision ab 100 µm bis 3 mil
Kurze TaktzeitenFeatures reduzieren Zykluszeiten auf bis zu 4,8 Sekunden pro Markierprozess.
Standardisierte MES AnbindungenVordefinierte Schnittstellen übertragen Auftragsdaten, Seriennummern und Maschinenzustände in Echtzeit.
CO₂-Laser
Der CO₂-Laser wird vorrangig zur Beschriftung von Lötstopplacken verwendet. Beim Farbumschlag gibt es nur einen minimalen Materialabtrag und es entstehen keine Beeinträchtigungen durch Umwelteinflüsse. Der Kontrast der Markierung ist jedoch abhängig vom Lötstopplack.
- Optimal für Lötstopplacke
- Besonders materialschonend
- Kosteneffiziente Lösung

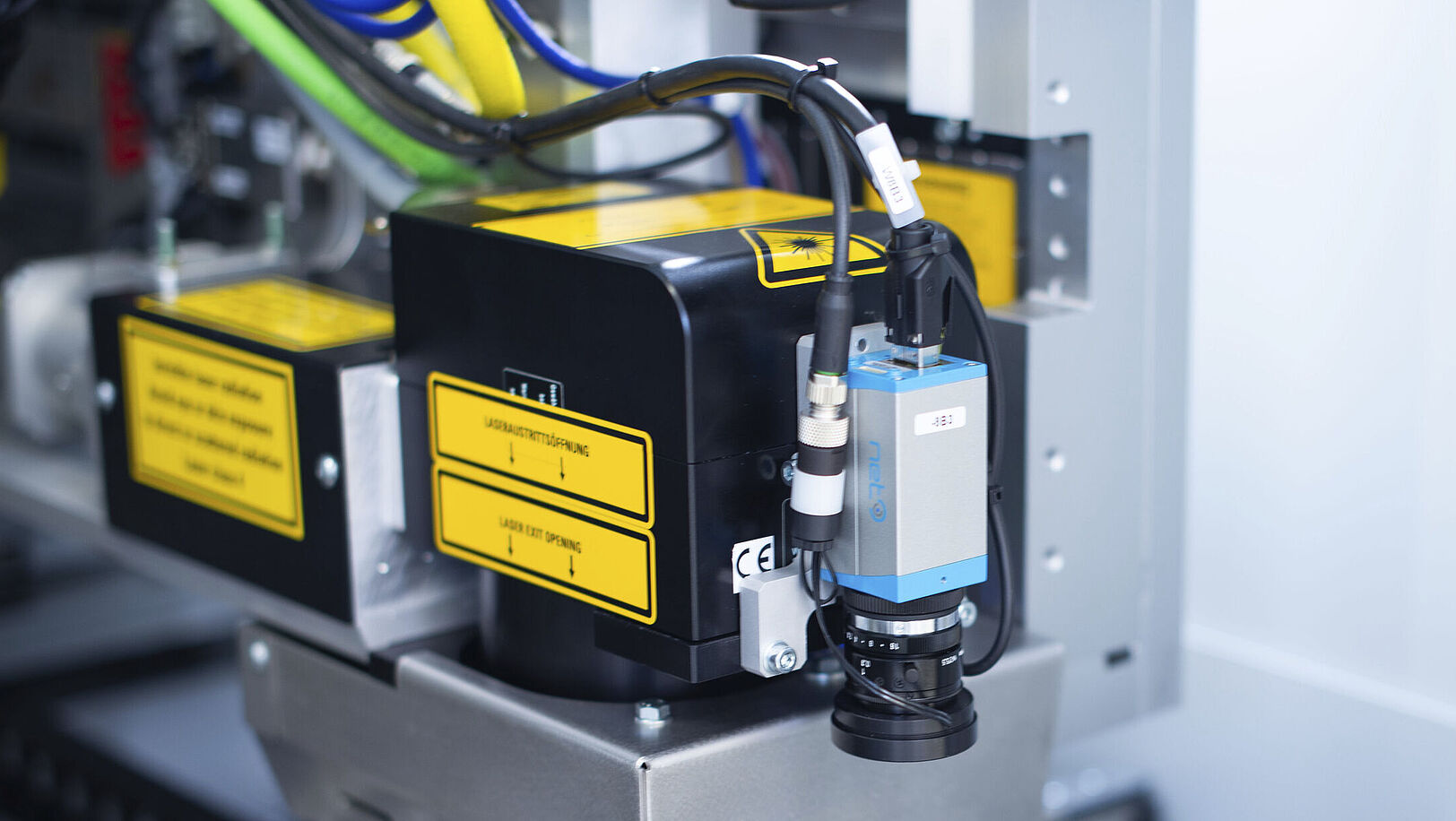

Faserlaser
Der Faserlaser eignet sich optimal zum Beschriften von Leiterplatten mittels Lötstopplackabtrag. Für die Beschriftung wird eine Kupferschicht unter dem Lack benötigt.
Der Vorteil: Der Kontrast der Beschriftung ist unabhängig vom Lötstopplack; für verschiedenste Lacke müssen nur geringe, bis keine Parameteränderungen vorgenommen werden. Weiterhin können unterschiedlichste Metalle, Plastiken und Keramiken beschriftet werden.
- Optimal für Metall, Plastik, Keramiken, uvm.
- Hoher Kontrast
- Reduzierte Einrichtzeiten
Traceability durch lückenlose Vernetzung
Mit den INSIGNUM Anlagen wird jedes Produkt zum Unikat – durch präzise Kennzeichnung und intelligente Datenvernetzung. Unsere Systeme sind horizontal entlang der Fertigungslinie und vertikal über MES-Systeme vollständig vernetzt.
- Schnittstellen: Dank etablierter Standardschnittstellen wie HERMES oder zu MES-Systemen gelingt die Integration nahtlos. Bei Bedarf entwickeln wir auch maßgeschneiderte Anbindungen.
- Offline-Programming: Neue Produkte lassen sich direkt im laufenden Automatikbetrieb einpflegen – ohne Stillstand.
- Product Pool: Mit dieser einzigartigen Softwarelösung werden alle erstellten Produktdaten zentral gespeichert und stehen allen INSIGNUM Anlagen in Ihrer Fertigung zur Verfügung. Das bedeutet: einmal anlegen – überall nutzen.
